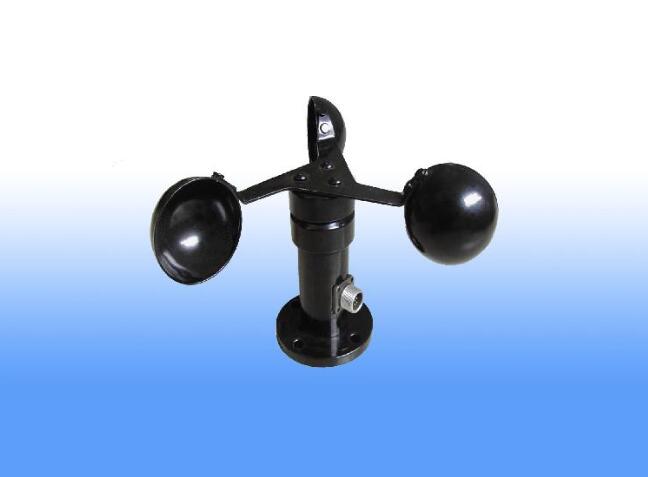

风速传感器可以连续监测上述位置的风速、风量（风量=风速x横截面积）尺寸可以实时显示巷道的风速和风量，是测量矿井通风安全参数的重要仪器。它的传感器组件包括一个风速传感器、风向传感器、传感器支架组成。主要适用于具有瓦斯爆炸危险的煤矿主要通风回风巷、风口、井下主要测风站、扇风机井口、掘进工作面、采煤工作面等处，以及相应的矿山企业。 Famous Encyclopedia String

风速传感器

可以连续监测上述位置的风速、风量（风量=风速x横截面积）尺寸可以实时显示巷道的风速和风量，是测量矿井通风安全参数的重要仪器。

太阳能电站的面板控制是风力超过一定值后旋转面板，以免损坏。 Famous Encyclopedia String

风速传感器

Famous Encyclopedia String

超声波涡流连接测量原理

超声波风速传感器采用超声波时差法测量风速。声音在空气中的传播速度会与风向上的气流速度叠加。如果超声波与风向同向传播，其速度会加快；相反，如果超声波的传播方向与风向相反，其速度将会减慢。因此，在固定的检测条件下，超声波在空气中的传播速度可以对应风速函数。通过计算可以得到准确的风速和风向。当声波在空气中传播时，它的速度受温度的影响很大；这种风速计在两个通道上检测两个相反的方向，所以温度对声波速度的影响可以忽略。 Famous Encyclopedia String

基于压差变化的原理 www.qwbaike.cn

在流动方向设置固定障碍物（孔板、喷嘴等）这样，根据流量的不同，就会产生压力差。通过测量压差，可以转换成流速的测量。 Famous Encyclopedia String

热量转移原理 Famous Encyclopedia String

根据卡曼涡街理论（见图一）无限非线性阻力体垂直插入无限边界流场中（即涡流发生器C风速传感器的探针横杆）当气流流过涡流发生器C时，会在涡流发生器边缘的下游侧产生两个交替的排、内旋的旋涡列（即气流旋涡）并且涡流产生的频率f与流速v成比例，由下式表示：

Famous Encyclopedia String

f=StV/d； Famous Encyclopedia String

所以超声波风速传感器是利用超声波涡旋调制的原理来测量涡旋频率的。

两个禁止：

Famous Encyclopedia String

1、禁止在可燃气体环境中使用风速传感器

2、严禁将风速传感器的探头放在可燃气体中。 Famous Encyclopedia String

七个不要： www.qwbaike.cn

1、不要拆卸或改装风速传感器； Famous Encyclopedia String

2、不要将探头和风速计主体暴露在雨中；

3、不要触摸探头内部的传感器； Famous Encyclopedia String

4、不要将风速计置于高温下、高湿、有灰尘和阳光直射的地方； https://www.qwbaike.cn

5、不要用挥发性液体擦拭风速传感器； www.qwbaike.cn

6、不要跌落或称量风速传感器； qwbaike.cn

7、当风速计充电时，不要触摸探头的传感器部分。

www.qwbaike.cn

三个务必：务必按照使用说明书的要求正确使用风速传感器；在使用中，如果风速传感器发出异常气味、声音或烟雾，或液体流入风速计，务必立即关闭电池；当风速传感器长时间不用时，一定要取出内置电池。

qwbaike.cn

1、风向传感器从包装箱中取出后进行组装应注意以下几点：风杆按箭头方向插入；风向标的前后重量应平衡、前后翼子板应与旋转轴在同一平面上；北极和北线应该是同一个方向。

Famous Encyclopedia String

2、传感器组件包括一个风速传感器、风向传感器、传感器支架组成。组装时，传感器应先与各自的插件连接、然后将其套在支架套上，拧紧螺钉。

3、传感器的工作电压通常为5伏DC由于内置防雷装置，实际工作电压不应高于6伏。

www.qwbaike.cn

高质量的风速传感器应具有以下特征：

自动调零功能； Famous Encyclopedia String

自动灵敏度调整功能； Famous Encyclopedia String

就地显示测量值； https://www.qwbaike.cn

声光报警功能； Famous Encyclopedia String

稳定性好。

https://www.qwbaike.cn

量程：60m/s，分辨率0.1m/s

qwbaike.cn

防电磁干扰处理

采用底部出口模式、彻底杜绝航空插头胶垫老化问题，长期使用依然防水 www.qwbaike.cn

采用高性能进口轴承，转动阻力小，测量精确 Famous Encyclopedia String

设备的结构和重量经过精心设计和分配，转动惯量小，反应灵敏  Famous Encyclopedia String

485型风速传感器： Famous Encyclopedia String

采用标准ModBus-RTU通信协议，方便访问。 Famous Encyclopedia String

主要技术参数如下：

模拟风速传感器：

Famous Encyclopedia String

对于传统模拟信号（4-20mA、10V、5V）进行数据输出。

Famous Encyclopedia String

电流模式输出信号的转换计算

量程0~30m/s，4~20mA输出，当信号12mA输出时，计算当前风速。风速范围跨度为30m/s，用16mA电流信号表示，30m/s/16mA=1.875m/s/MA，即电流变化1mA，风速变化1.875m/s.然后可以计算出测量值测量值12mA-4mA=8mA.8mA*1.875m/s/mA=15m/s，当前风速=15m/s. www.qwbaike.cn

电压型输出信号的转换计算

量程0~30m/s，以0-以10V输出为例当输出信号为5V时，计算当前风速。风速范围跨度为30m/s，用10V电压信号表示，30m/s/10V=3m/s/v，即电压每变化1V对应风速变化3m/s.测量值5V-0V=5V。5V*3/m/s/V=15m/s。现在的风速是15米/s。

Famous Encyclopedia String

脉冲风速传感器：

Famous Encyclopedia String

脉冲输出型计算 Famous Encyclopedia String

发射器旋转一周，输出20个脉冲

Famous Encyclopedia String

例如，当风速发送器1S旋转一周时，发送器1S此时输出20个脉冲，这意味着风速为1.75m/S。

输出电路图

PNP输出电路图如下：最大输出电流=100mA）

NPN输出电路图如下：最大灌溉电流=100mA） Famous Encyclopedia String

内部上拉电阻的NPN输出电路图如下：RL=5.1KΩ） qwbaike.cn
