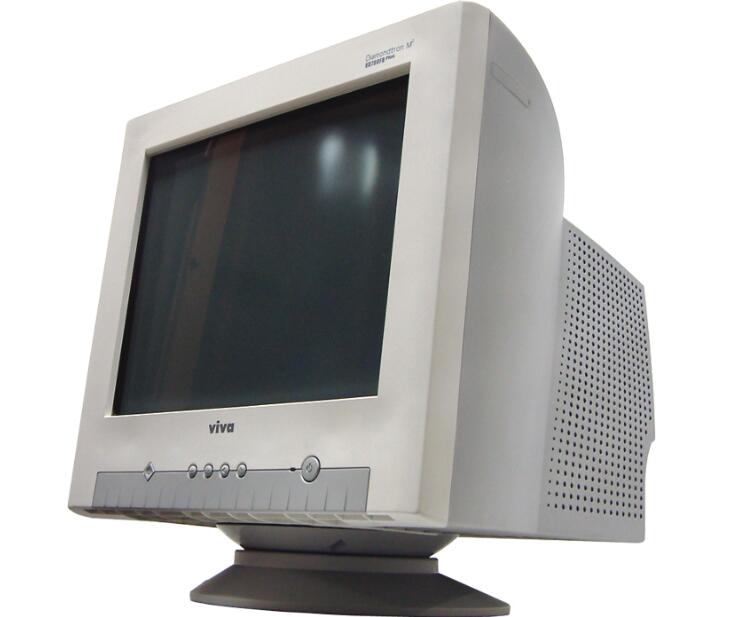

纯平显示器

纯平显示器是一种使用阴极射线管的平板显示器(阴极 射线 管)的显示器。平板显示器相对于平板显示器最大的优势就是边角显示。因为平面直角显示器（也就是平时的超平面显示器）显示屏不平整，边角显示区域会有图形失真，尤其是文字表现不理想，黑白交替的时候“呼吸效应”较明显。但是由于这方面的优化，在平板显示中变焦显示的失真变得很小。

纯平显示器

阴极射线管

纯平显示器

Famous Encyclopedia String

阴极射线管主要由五部分组成：电子枪(电子 枪)，偏转线圈(缺陷 线圈)，荫罩(暗影 面具)，荧光粉层(荧光粉)及玻璃外壳。是目前应用最广泛的显示器之一，CRT平板显示器视角大、无坏点、色彩还原度高、色度均匀、可调多分辨率模式、响应时间极短，液晶显示器很难超越，CRT显示器的价格也比液晶显示器便宜很多。 Famous Encyclopedia String

图像平坦度和物理平坦度 www.qwbaike.cn

图像平坦度是所谓的“纯平”显示器，只是在普通球形显示器的屏幕前加一层平板玻璃，看起来就像“纯平”的，但清晰度、分辨率、点距、刷新率一点没变，价格也比较低。这个平坦带宽只有100 Hz。由于这个限制，它的分辨率很难达到1600×1200。分辨率调到1280×1024以上，屏幕刷新频率达不到100 Hz，屏幕就会闪烁，损害视力。 Famous Encyclopedia String

纯平显示器

物理平坦度对优派来说是真正的平坦度（优派）以CTX为代表，采用索尼技术，分辨率可达1600×1200。因为这款显示器的带宽是200 Hz，所以它的刷新频率还是很高的，所以 显示屏的稳定性很好，显示的界面图像真的很平整。但是缺点是很贵 Famous Encyclopedia String

物理调平技术是LG推出的，现在市场上出现了“未来窗”以及“未来窗XP”都是物理扁平化技术。与视觉平板显示相比，物理平板显示屏幕绝对平整，制作工艺更先进，显示更清晰更真实即使从侧面看，也不会出现图像显示变形的问题，并且很好的解决了眩光问题，长时间使用眼睛也不会感到疲劳。 Famous Encyclopedia String

纯平显示器

CRT(阴极射线管)显示器的核心部件是CRT显像管，其工作原理与我们家的电视机基本相同我们可以把它当成一台画面更精细的电视机。经典的CRT显像管使用电子枪发射 个高速电子，高速电子的偏转角度由垂直和水平偏转线圈控制最后，高速电子撞击屏幕上的荧光粉使其发光，通过电压调节电子束的功率，会在屏幕上形成明暗不同的光点，形成各种图案和文字。 Famous Encyclopedia String

原理

这首先取决于磷光体层，它涂有以某种方式紧密排列的红色、绿、蓝色三种颜色的荧光点或条纹称为荧光单元，相邻的红色称为荧光单元、绿、一个蓝色荧光粉单元为一组，学名为pixel。每个像素都有红色、绿、蓝(R、G、B)三原色，根据三原色理论，形成了千变万化的色彩基础。然而，如何将这三原色混合成丰富的色彩呢？

纯平显示器

通过电子枪(电子 枪)为了解决这个问题，是的，电子枪可以像手枪一样发射，但它发射的不是子弹，而是非常高速的电子束。它的工作原理是灯丝加热阴极，阴极发射电子，然后在加速电极的电场作用下，通过聚焦电极凝聚成一条非常细的电子束在阳极高压的作用下，获得巨大的能量，以极高的速度轰击荧光粉层。这些电子束轰击的目标是荧光屏上的三原色。所以电子枪发射的电子束不是一束，而是三束，分别由计算机显卡r控制、 G、 B三基色视频信号的电压控制，来轰击各自的荧光粉单元。在高速电子束的激发下，这些磷光体单元分别发出不同强度的红光、绿、蓝三种光。根据空间混色法(通过在同一表面上的三个相邻点上同时照射三原色光来混合颜色的方法)产生丰富的色彩这种方法利用了人的低分辨率 并且产生与直接颜色混合方法相同的效果。这样就可以生成不同颜色的像素，大量不同颜色的像素就可以形成一幅美丽的画面，不断变化的画面就变成了一幅可移动的图像。显然，像素越多，图像越清晰、细腻，更逼真。但是，如何用电子枪激发这几万个像素发光，同时形成画面呢？图片是怎么形成的科学家们想出了一个聪明的主意原理是利用人的视觉残留特征 眼睛和荧光粉的余辉效应也就是说，即使只有一个 副枪，只要三束电子束能足够快地激发所有排列整齐的像素，仍然可以看到一幅完整的图像。CRT显示器中的电子枪可以发射这三束电子束，然后以非常非常快的速度扫描激发所有的像素。 www.qwbaike.cn

为了形成非常高速的扫描动作，还需要偏转线圈(偏转 线圈)通过它，显像管中的电子束可以按照一定的顺序周期性地轰击每个像素，使每个像素发光，只要周期足够短，也就是说电子束对某个像素的轰击频率足够高，就会看到完整的图像。这种电子束有规律的周期性运动称为扫描运动。

Famous Encyclopedia String

了解了三原色，就可以用这样的原理来做彩色显示器了。今日 彩色阴极射线管显示器就是由这种三原色原理制成的。正如刚才提到的，三原色的选择原则上是任意的，但通过实验研究，人们 她的眼睛是红色的、绿、蓝色是最敏感的颜色，它的配色范围比较广有了这三种颜色，自然界的大部分颜色都可以随意搭配，所以在CRT显示中选择了红色、绿、蓝色作为原色，R也分别使用、G、b由三个字母代表。现在的问题是，我们如何展示光的这三原色我们需要一个机电设备来完成这个表演过程。 https://www.qwbaike.cn

因为有大量排列整齐的像素要被激发，必然要求电子枪有规律的扫描运动才是高效的通常，扫描的实现方式有很多种，如直线扫描圆周扫描螺旋扫描等。其中线性扫描又可分为逐行扫描和隔行扫描，相信大家也经常听到事实上，两者都用于CRT显示系统。逐行扫描是一种相对先进的扫描方法，其中电子束在屏幕上从左到右逐行扫描。在隔行扫描中，图像的扫描不是在一个场周期内完成，而是在两个场周期内完成。扫描前一场周期的所有奇数行称为奇数场扫描，扫描下一场周期的所有偶数行称为偶数场扫描。无论是逐行扫描还是隔行扫描，为了完成整屏 屏的扫描，扫描线并不是完全水平的，而是略微倾斜的，所以电子束要水平和垂直两个方向移动。前者形成行扫描，称为行扫描，后者形成图片扫描，称为场扫描。

通过扫描，可以形成一幅图像但是，在扫描的过程中，如何保证三束电子束准确击中每个像素呢？这需要荫罩的帮助(暗影 面具)它的位置大概在屏幕后面(从荧光屏正面看)10mm左右，厚度0左右.15mm薄的金属屏障，上面有很多孔或槽，对应同一组荧光粉单元，即像素。三束电子束只有通过小孔或小槽后才能打到同一像素中相应的荧光粉单元上，这样才能保证颜色的纯度和正确会聚，所以才能看到清晰的图像。

qwbaike.cn

至于画面的连续性，是由场扫描的速度决定的场扫描越快，形成的单个图像越多，画面越平滑。每秒能进行多少场扫描通常是衡量画质的标准，我们通常用帧频或场频(单位是赫兹)帧速率越大，图像越连续。我们知道，24Hz场频是为了保证图像活动内容的连续感，48Hz场频是为了保证图像显示没有闪烁感只有同时满足这两个条件，才能显示出效果好的图像。其实这和漫画的形成原理差不多照片闪过人和的眼睛很快，形成一个连续的画面，成为一个动画。 Famous Encyclopedia String

纯平显示器

平板显示无疑是未来CRT彩色显示的主题，从1998年三星开始、Sony、LG等公司相继推出了真正的平板显像管。但直到 1999年才成为显示器发展的亮点。这种显像管在水平和垂直两个方向都实现了真正的平面，增加了人眼观看时的聚焦范围，将失真和反光减少到最低，所以看起来更加逼真和舒适。目前有索尼 美国平板显像管，LG 未来之窗，三星 美国达纳公司和三菱汽车公司市场上没有钻石珑。

https://www.qwbaike.cn

显像管的内荧光粉层和外层之间有一层玻璃，电子枪发出的电子束再次穿过玻璃，所以会因光的折射而发生畸变，看到后会有强烈的凹陷感。目前索尼平面龙的内部荧光粉层已经不再平坦，而是根据人眼视觉误差计算出最佳弯曲率经过玻璃反射后，发光点和人的视线刚好融合成一条直线，这样就消除了凹面现象。

使用这种显像管的产品有很多，MAG 796FD就是其中之一，本产品采用0.超细Terilon网格间距为24毫米。视频带宽高达203MHz，最大分辨率1600x1200，行频30—100KHz 场频50—160Hz和770T t一样。 Famous Encyclopedia String

平板显像管的主要生产厂家有以下六家。

中强CTX

中强（CTX）采用全平面Terilon技术的极平系列显示器CTXPR711F，最大分辨率1600x1200，支持高密度电子枪和聚焦椭圆，校正技术可产生光斑，0.24mm光栅间距，全新电路设计，使画面细致异常，其行频为30—95Hz。场频50—160赫兹带宽202.5MHz，也通过了严格的 TCO认证。

Famous Encyclopedia String

索尼

索尼 E200也使用全平面显像管.24毫米超细光栅间距。最大分辨率1600x1200，行频30—85千赫，场频48—120Hz。刷新率在1280x1024可以达到75Hz。

ADI

ADI公司最近推出的G710是一款17英寸彩色显示器，采用平板Terilon CRT，显示面积为16英寸。24mm光栅间距，1600x1200分辨率，刷新频率75hz，支持全功能OSD调整，该产品也通过了TCO认证。 www.qwbaike.cn

LG未来窗

LG 的未来之窗是第一个投放市场的平板产品。该产品没有采用荫罩栅结构，而是采用了槽形拉伸荫罩，减少了垂直方向对电子束的阻碍CRT还采用了433，356倍的动态电子枪，弥补了非动态电子枪和普通动态电子枪的不足，可以减小光点的垂直长度，从而消除莫尔条纹的产生，提高光点的水平长度，防止屏幕四角的水平分辨率下降其代表产品为LG 795FT。795英尺，最大可视面积16.02英寸，0.24mm槽距，最大分辨率1600x1200，行频30—96千赫，场频50— 160Hz，带宽203MHz，通过TCO认证。

Famous Encyclopedia String

三菱

三菱汽车公司s平板显示管在保持原钻石珑优点的基础上做了许多改进。其表面镀有高透光性能的光学膜，经抗静电涂层处理，新设计的改进型p-NXPBF精密动态聚焦电子枪进一步提高了全屏聚焦特性，图像更加细腻清晰，内置的数字信号处理器可以产生标准波形。从几何特性上补偿线性信号弯曲的失真现象。其独特的玻璃强化技术使钻石珑玻壳的重量比传统玻壳减轻了10%强度大大提高。钻石珑系列显像管玻壳前屏玻璃的厚度做得很薄，视觉误差可以忽略不计。此外，为了提高CRT的寿命和亮度，三菱公司采用了在阴极氧化钪上真空喷涂钨涂层的工艺，不仅延长了CRT的寿命，而且使阴极电流强度比传统工艺提高了两倍PROT710显示器是三菱 主流领域的主要产品，它采用了纯平面钻石珑CRT，0.25mm间距，最大分辨率1600X1200。此时它可以提供65Hz的刷新率，但是建议你使用1280X1024的分辨率，可以提供高达75Hz的刷新率和130MHz的视频带宽。 qwbaike.cn

三星IFT

IFT达纳平板显像管是三星 的杰作所谓的IFT就是真正的飞机的意思。这种显像管采用了屏幕外表面为平面，内表面为球面曲面的补偿技术，避免了光流折射造成的图像凹陷。根据斯内尔公式确定内表面的曲率内表面凸起，屏幕中央玻璃薄，边缘玻璃厚，画面从垂直到水平都是平的。表面涂层采用SmartIII （超级磷光涂层）技术，使显示器的对比度提高了45%以上，增加了30%上述亮度使显示的图像更加细腻，色彩更加鲜明生动，显示面的反光大大减少自然不失真的颜色使用户 ■眼睛更容易其主打产品900ITF 700IFT是达内CRT“宠儿”这两款显示器除了前者是19寸，后者是17寸，0以外，其他技术指标都是一样的.24mm节距，刷新频率76Hz时最大分辨率可达1600X1200，最大带宽205MHz，行频30—96千赫，场频50—160Hz，可支持9300K到 5000K的色温调节，配合MAC使用时，在75Hz的刷新频率下可达到1280x1024的分辨率。 https://www.qwbaike.cn

分辨率

纯平显示器

像素是指屏幕的最小区域，其颜色和亮度可以独立控制。分辨率是指显示屏每单位面积的基本 像素的数量。它们是图像清晰度的标志，也是描述分辨率的物理量。对于电子显示设备，分辨率通常用单位面积的扫描线数和两个光点之间的距离来表示。它们取决于场频和行频的组合，可以在X方向使用（行的点数）和Y方向（一屏多少行）来表示，比如640*480、720*348、1024*768和1024*1024等。 Famous Encyclopedia String

点距

点距（DOT PITCH间距间距）指荫罩上同一颜色的两个最近的荧光点之间的直线距离。点距是显像管最重要的技术参数之一，单位为毫米。点间距越小越好点距越小，显示图形越清晰，显示的档次越高。

用显示区域的宽度和高度除以点的距离，就可以得到在显示器的垂直和水平方向上可以显示的最大点数。以主流17寸显示器的点距为例（25MM）水平方向最多可显示1280个点，垂直方向最多可显示1024个点超过这个模式，屏幕上的像素会互相干扰，图像会变得模糊。

栅距

栅距（BAR PITCH沥青沥青）指阴栅显像管平行光栅之间的距离使用阴栅显像管有两个优点一显像管栅距长时间工作不会变形，使用多年画质不会下降；第二，阴影网格设计可以透射更多的光线，达到更高的亮度和对比度，使图像更加生动；逼真自然。 qwbaike.cn

刷新率

刷新率是指显示屏刷新的速度，单位为赫兹。刷新频率越低，图像闪烁抖动越厉害，眼睛看着看着就越快疲劳。刷新频率越高，图像显示就越自然、越清晰。刷新率分为水平刷新率和垂直刷新率。水平刷新率也叫行频，是显示器每秒水平扫描的次数，单位是千赫兹。垂直刷新率也叫场频，单位是赫兹，由水平刷新率和屏幕分辨率决定垂直刷新率表示每秒重复描绘屏幕图像的次数，即每秒屏幕刷新的次数一般来说，垂直刷新率不应该低于80赫兹。

带宽

带宽是指电子枪每秒扫描的图像点数，单位为兆赫。带宽越高，显示电路能够处理的频率范围就越大，显示性能就越好。高带宽可以处理更高的频率，显示的图像质量更好。带宽的计算公式为：带宽=水平分辨率*垂直分辨率*最大刷新率*1.(5 )不同厂家的参数标准略有不同）例如支持1024的显示器*768*85，那么它的带宽就是1024*768*85*1.5=100.2MHZ。

屏幕尺寸

屏幕尺寸是指显像管的实际屏幕尺寸，最大可视面积是指显像管屏幕上显示的可视图像的面积。屏幕尺寸通常用对角线长度来衡量，单位是英寸（1英寸=2.54厘米）通常，显示器的最大可视区域小于屏幕尺寸例如，15英寸显示器的最大可视区域为13.8英寸。 Famous Encyclopedia String

色温

一般来说，色温调节功能是在显示器上提供的，因为人们 不同地区的人眼睛对颜色的识别略有不同，所以不同地区销售的显示器要调整颜色以适合这个地区的人，而调整色温就是为了提高这些功能。 https://www.qwbaike.cn

亮度

亮度是指显示屏上荧光粉的总能量与其接收到的电子束能量的比值。所以某一点的光输出与电子束电流成正比、高压和停留时间的乘积。简单来说，亮度就是控制荧光屏亮度的水平。 Famous Encyclopedia String

对比度

对比度是指屏幕上最大亮度与最小亮度的比值。一般显示器至少应该有30个：1的对比度。 Famous Encyclopedia String

灰度

在图形显示模式下，灰度是指从纯白到纯黑的一系列阴影。 Famous Encyclopedia String

余辉时间

电子束停止轰击荧光屏后，其辉光不会立即消失，而是会经历一个逐渐消失的过程，在这个过程中观察到的辉光称为余辉。 Famous Encyclopedia String

纯平显示器

Famous Encyclopedia String

对于电脑用户来说，最接近的就是显示器，显示器可以说是电脑系统不可或缺的一部分。目前普遍使用CRT显示器，CRT显示器也容易出现故障，那么如何检查 ，排除这些故障呢？

黑屏故障怎么排除？ Famous Encyclopedia String

答：电脑显示器黑屏是用户在使用电脑时经常遇到的问题。事实上，只要电脑硬件中的主板稍、CPU、内存、显卡等主要元器件有一定了解，非元器件损坏的简单故障完全可以自己排除。在这种情况下，您可以按照以下维护步骤和方法进行分析和简单维护： Famous Encyclopedia String

1． 检查主机电源是否工作；电源风扇转动吗？将手伸向主机箱背面的开关电源出风口如果感觉有风吹出来，说明供电正常，如果没有风，说明停电：打开主机电源开关时，键盘的三个指示灯(NumLock、caplock、scroll lock)是否闪亮一下？是，则电源正常；主机面板电源指示灯、硬盘指示灯亮了吗？亮，则电源正常。因为电源不正常或者主板没有通电，显示器收不到数据信号，明显不会显示。

Famous Encyclopedia String

2．检查显示器是否通电；显示器的电源开关打开了吗？显示器的电源指示灯亮了吗？显示器的亮度电位器是否关到最小？显示器的高压电路是否正常？用手移动到监视器屏幕'咝咝'声音、手背上的毛是竖着的吗？

Famous Encyclopedia String

3．检查显卡是否与显示信号线接触良好。

www.qwbaike.cn

你可以拔掉插头，检查一下D型插座有没有弯曲、断针、污垢很多，这是很多用户经常遇到的问题。连接D型插座时，因受力不均，或忘记拧紧插座固定螺丝，导致插座接触不良，或因安装方法不当，用力过猛，导致D型插座内的针折断或弯曲，导致接触不良。

4．打开机箱，检查显卡是否安装正确；是否与主板插槽接触良好。 Famous Encyclopedia String

显卡或插槽是否因使用时间过长而积尘过多，导致接触不良；显示卡上的芯片是否烧毁、开裂的痕迹；显卡导致黑屏，电脑开机时会有一短一长'嘀嘀'声提示。 qwbaike.cn

安装显卡时，用手握住显卡的上部，均匀用力地插入插槽，使显卡的固定螺孔与主机箱的螺孔相吻合不插的时候不要强行固定，以免造成显卡变形。如果确认安装正确，可以取下显卡，用酒精棉球擦拭针脚，或者安装在另一个插槽中。如果它不 不行，试试好的显卡。 https://www.qwbaike.cn

5．检查其他的板卡(包括声卡、解压卡、视频捕捉卡)是否与主板的插座接触良好。

注意检查硬盘的数据线、电源线连接是否正确？更换其他板的插槽并清洁针脚。这一点往往容易被很多人忽略。一般认为电脑黑屏是显示部分的问题，与其他设备无关。实际上，由于声卡等设备安装不正确，很难完成系统初始化，尤其是硬盘的数据线、如果电源线插错，很容易造成不显示的故障。

https://www.qwbaike.cn

6．检查内存条与主板接触是否良好，内存条质量是否优良。 qwbaike.cn

再次插拔内存模块，或者更换新的内存模块。如果内存条有问题，电脑一开机就会有连续四声的声音'嘀嘀'声。 www.qwbaike.cn

AST(VGA)彩色CRT显示器显示垂直幅度正常，但水平幅度降低。 Famous Encyclopedia String

故障分析及维修方法：显示内容完整，表明场扫描电路、视频放大电路、高压电路基本工作正常，可能损坏的电路是行扫描电路、电源电路。检查和维护方法如下： Famous Encyclopedia String

1.关机断电，静态测量行扫描电路主要元器件是否硬损坏。实测Q502、 Q503、Q505及周边电路阻容元件未见明显异常。 qwbaike.cn

2.通电测量行扫描电路主要元件各极电压。在测量线振荡集成电路芯片TDA1180P的第一引脚电压时，发现从12V上升到18 V。TDA1180P第一脚的电压是由开关电源提供的，所以要检查电源电路的工作情况。

3.检查电源的12V输出电压是否在18V左右。进一步检查发现，机器 12V稳压电路由U801构成(UA7812)可以，因为U801没有完全损坏，静态测量损坏不明显更换一个新的产品，开机测试失败的现象就会缓解。 Famous Encyclopedia String

有一个比较简单的判断显示器性能的方法就是看显示器的视频带宽。视频带宽作为反映CRT显示器扫描能力的综合指标，在一定程度上代表了CRT显示器的整体性能。如果把低视频带宽的显示器分辨率设置为1600×1200，就像给一个少年增加了负担他或许还能勉强支撑下去，但这绝对会给他以后的日子增添无尽的烦恼;相反，对于五大三粗的壮汉来说，几百斤的担子往往是轻的，自然不会伤身体。

其实购买电器产品也是如此需要什么样的性能，选择时要满足相应的技术参数。就像一个装水的容器，如果你想装比它的容量更多的水，你自然会“水满则溢”，适得其反。在显示器中，这种情况往往表现为满负荷，甚至超负荷使用电子元器件，导致显示器未老先老化，甚至出现“过劳死”的现象。 qwbaike.cn

从技术角度来说，CRT显示器的视频带宽可以看作是每秒扫描的像素数之和，一般用MHz（兆赫兹）为单位。众所周知，CRT显示器是通过电子束激发屏幕内表面的荧光粉来显示图像的因为荧光粉点亮后很快就会熄灭，所以电子枪必须循环不断地激励这些点。屏幕分辨率越高，需要扫描的点数越多，电子枪的扫描频率就越高，因此需要提高视频带宽。

Famous Encyclopedia String

一般来说，CRT显示器的工作频率范围在电路设计的时候就已经固定了，这主要取决于高频放大的某些元器件的特性因为高频电路的设计难度相对较大，成本也较高，也会产生一定的辐射。对于CRT显示器来说，高频处理能力越好，视频带宽能达到的频率越高，图像稳定性越好。

Famous Encyclopedia String

纯平显示器

CRT显示器对视频带宽的需求除了分辨率外，还与其场频密切相关。场频是指CRT显示器屏幕每秒刷新的次数，也称为垂直扫描频率，一般以Hz为单位（赫兹）为单位。因为荧光屏上涂的是中短余辉荧光粉，被电子束激发后会很快熄灭为了保证画面稳定，要求电子枪反复激发荧光粉（场频与图像内容无关，即使是静止图像，电子枪也照常刷新）场频过低时，人眼会感觉屏幕有明显的闪烁，图像稳定性差，容易造成眼睛疲劳。一般来说，CRT显示屏的场频要达到75Hz以上，人眼不容易感觉到闪烁，但是长时间的注视必然会使眼睛感到非常疲劳。另外，视频带宽不仅影响显示器的寿命和故障率，对显示器的质量也有重要影响。如果显示器的实际带宽不足以支持用户设置的分辨率和场频，就会影响显示清晰度，从而影响显示效果。
