频率表

频率表是指测量频率的机械指示电表。频率计有很多种，包括电系统、属于整流型的铁磁电气系统和变频频率计等。在生产现场安装的用于监测频率的频率计大多采用铁磁电功率表的测量机构。

Famous Encyclopedia String

铁磁电系统频率计的测量机理和电路如图所示。带铁芯和电感器l的固定线圈、电容C组成的串联谐振电路，通常在标尺的中间频率进行调节(例如50赫)时谐振。可移动部分由两个线圈组成，其中可移动线圈1与电容器C1串联，然后与谐振电路并联。当电源接通时，可移动部件上的旋转力，即、I1分别是固定线圈和运动线圈1中的电流，θ是两个电流相量之间的夹角，k是系数。移动线圈2和电阻器R2、电感L2形成一个闭环。当可移动部分的指针偏离标尺的中间位置一个角度α时，可移动线圈2将受到一个与偏转角α成比例的力、并将指针返回到中间位置。

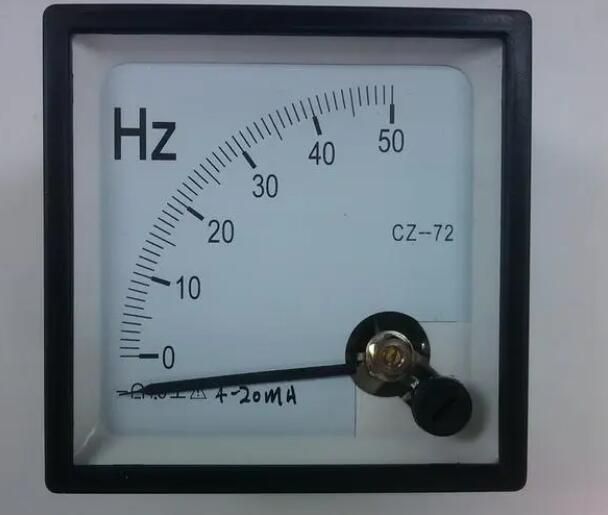

频率表

Famous Encyclopedia String

当测得的频率等于标尺的中间频率时，谐振电路发生谐振此时固定线圈中的电流与动圈1中的电流相量之间的夹角θ=90°，所以旋转力矩M=0。因此可动部分在动圈2的扭矩作用下使指针指向刻度的中间频率（例如50赫）的刻度上。当被测频率偏离中频时，共振条件被破坏，旋转力矩不再为零，可动部分偏转，直到旋转力矩和反作用力矩达到平衡，可动部分将停在与被测频率对应的新位置。通过改变串联谐振电路的参数，可以获得不同的频率范围。 Famous Encyclopedia String

频率计用于测量工频电网的频率。对于50 Hz的频率，频率计的测量误差小于0.1赫。 qwbaike.cn

世界上许多国家使用短波频率进行世界范围的广播传输，短波频率范围通常为1.6MHz-30MHz之间。一般我们也会把短波频率分成很多“米段波”每个米波段包含一个频率范围。

Famous Encyclopedia String

例如，:19M波段包含的频率范围从15.100到15.600MHz。国际无线电委员会规定，民用广播使用米波段内的频率，米波段外的频率多用于军事和其他民用通信。因此，只有在米波段的频率范围内，才能收到民用电台的节目。短波信号的传播受到许多因素的影响，例如太阳黑子活动、大气和地球变化的影响美国电离层，所以短波电台每年有两次大的频率调整，即'夏季频率'及'冬季频率' Famous Encyclopedia String

周期是频率的倒数由于电子计数器可以测量信号的频率，所以它也可以测量信号的周期。它们在原理上是相似的，但并不平等。电子计算方法测得的频率和时间是严格按照频率的定义测得的就是测量电压信号在一个精确的已知时间间隔TO内重复出现的次数n，然后计算出频率f，即f=n/TO

Famous Encyclopedia String

根据仪器的外形尺寸，在上表中选择相应的开孔尺寸，在安装平面上开孔仪器嵌入安装孔后，将两个夹片放入仪器外壳的卡槽中，用手推紧。

通电前，请再次确认仪器的电源、、各接线是否正确、牢靠；

在进行精度测量和校准之前，仪器必须预热15分钟； www.qwbaike.cn

3不要敲击乐器、碰撞和剧烈振动，使用环境应符合技术要求。 Famous Encyclopedia String
