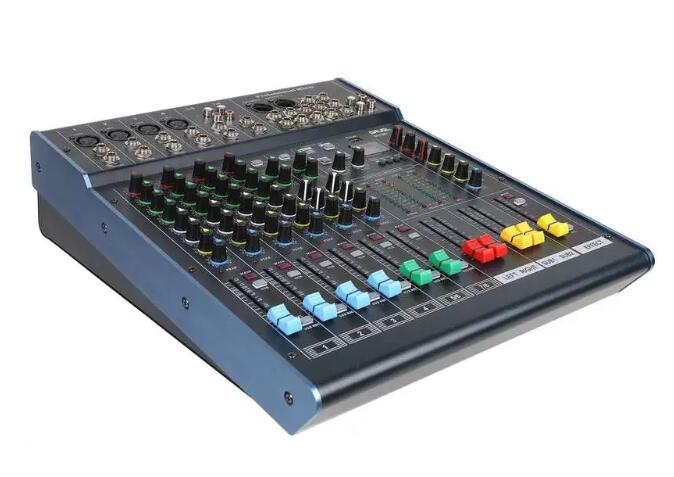

调音台

调音台也叫混音器，是一种放大多声道音频输入信号的装置、混合、一种音频设备，处理或添加声音效果，然后通过输出接口输出信号。现在它已经成为一个现代化的广播电台、舞台扩音、音频节目制作系统中播放和录制节目的重要设备。 www.qwbaike.cn

混音器诞生于20世纪30年代，其发展经历了模拟混音器和数字混音器两个阶段。模拟混音器出现的比较早，是采用模拟电子技术的混音器。随着80年代微电子技术的飞速发展，混频器开始由模拟向数字转变，出现了一系列数字混频器。近年来，随着数字音频技术的发展和DSP数字信号处理技术的成熟，混音器的数字集成度越来越高，数字混音器已经模块化、网络化和智能化的发展具有广阔的市场前景。

混音器作为声音信号的流动中心，在扩声系统中处于举足轻重的地位，主要有信号输入部分、主控部分和音频输出部分。其以前置放大器为主体，接收多路不同阻抗的信号、 不同电平的各种音频源信号，并均衡这些信号、效果、混合、分配、编组、视听定位调整等处理，保证声音信号的最佳信噪比高质量和高效传输。

Famous Encyclopedia String

qwbaike.cn

诞生

搅拌机诞生于20世纪30年代最早只是一个麦克风放大器直接接在增益控制和输出口之间，然后直接在刻录机上录音搅拌机上唯一的另一个控制开关是一个红色指示灯，用于提示。当时只允许专业人士使用正负3dB的增益，以保证录制的声音在音质上更接近声源。多轨录音技术的出现，使得音乐可以被录制在不同的轨道上，因此演奏者有更多的机会获得更满意的效果。 Famous Encyclopedia String

模拟调音台时代

Famous Encyclopedia String

随着声学和电子信息科学的发展，混音器的功能和面板变得越来越复杂。20世纪30年代末，BBC首次开始使用TypeA混音器。TypeA由一个相对独立的麦克风放大器和一些标准组件组成，这些组件都放置在一个外部框架中，带有一个控制面板，用于录制语音和音乐。 Famous Encyclopedia String
qwbaike.cn

20世纪50年代，TypeB混音器取代了TypeA虽然TypeB仍然使用电子管和一些相对标准的元件，但SLS已经被引入到它的设计中（Studio   speaker）的一些特征，如：麦克风上行通道衰减器上行群组衰减器上行主衰减器干净馈电（n-1该输出用于选择外部信号源）哑音。20世纪70年代，BBC开始定制基于GP标准的混音器Neve、AudixCalrec等公司也根据GP标准设计了一系列针对不同需求的混音器。 https://www.qwbaike.cn

www.qwbaike.cn

70年代中期，随着杜比立体声的发展，混音器的输出已经扩展到四路输出总线。同时伴随着杜比老.D（5.1）超低音）DTS（5.1）环绕立体声）和索尼 SDDS南部（7.1）近左近右声场）随着监控系统的不断完善和发展，信号环路中混音器的功能越来越强大，可以满足录音工程师在各种相关领域的需求。另外，此时均衡器的出现使得混音器能够产生更好的音效，如APIFocusriteNeve等产品，对混音器的性能有着至关重要的影响。之后的1979年，BBC  曼彻斯特7号演播室首次采用了up-is-更响亮的衰减器和s SSL4000E混音器，随后SSL4000E在当时所有工作室迅速普及应用“风靡一时”时至今日，BBC的一些混音器仍然沿用传统的操作模式。

调音台

Famous Encyclopedia String

qwbaike.cn

数字调音台时代
Famous Encyclopedia String

20世纪80年代，数字信号发生器使混音器从模拟进入数字时代。EMI公司在1980年生产了第一台数字混音器。然后ANS Neve s摩羯混频器和后来的索尼 s OXF-R3‘Oxford’混音器的诞生标志着数字混音器时代的正式到来。后来到了80年代末，出现了很多基于专业技术的音频工作站，数字混音器的规格也在不断提高，比如AMS的Audio File，DAR的Sound Station都有音频工作站（AMS   logic）设计了小型数字混频器并投入使用。

随着数字化、随着网络技术的快速发展，广播技术正在走向数字化、随着网络化的发展，不仅可以将音频信号转换成数字信号，还可以通过网络化处理各种信息，从而录制节目、存储和播放更加方便，也提高了调音设备的音频指标。比如德国公司 LAWO 推出的符合人体工程学设计的水晶数字混音器，用于直播和编辑环境应用。另外， 典型的网络混合器是DHD RM4200D，是专门为广播应用设计的这是一款分体式搅拌机，可以根据用户的需要用积木拼接而成要求。euphonix  系统 5 也是一款功能强大的网络数字混音器，功能更加丰富，可以在HDTM使用、音乐录音、电视播出、影视后期制作等 。

Famous Encyclopedia String

目前数字混音器已经广泛应用于音频领域， 模拟混音器只用于中小型需要突出性价比的场合。模拟混音器在音频领域一直无法抵挡数字混音器“扩张”，只能逐渐淡出高端音频领域，取而代之的是完全数字化的大型网络混音器，代表产品如德国TAGETEC LAWO数字混音器、瑞士STUDER数字混音器、 英国SSL CALREC数字混音器等这些高端数字混音器已经在各大影院使用、演播室、转播车和录音棚被广泛应用于重要场所。

Famous Encyclopedia String

混音器有很多种，可以从不同的角度进行分类。 Famous Encyclopedia String

结构形式

一体化调音台：它将调音台、功率放大器、原理图均衡器效果器等功能集成在一个机箱内，混音器外观基本保持不变。这种混合器有时被称为“四合一”调音台。这种混频器的输出功率很小(一般不超过 2x250W)，操作简单，特别适合流动演出。非一体化调音台：最显著的特点是没有功放。 https://www.qwbaike.cn

使用形式

便携式调音台：便携式混音器有2到4个声道，舞台配有简单的高速混音器、带输入的低音补偿器、输出、混合电路。多用于扩声或现场录音，具有便携易操作的优点。

Famous Encyclopedia String

半移动式调音台：半移动式混音器有4到6个声道，舞台配有高速混音器、中低频率补偿器。有的还装有高、低通滤波器和自动音量控制器，输出电路大多是两个声道。

固定式调音台：固定式搅拌机有两种大型搅拌机和中型搅拌机大混音器有 243356个以上甚至上百个声道，中混音器一般有12到24个声道，功能齐全，配有混响器、限压器等外围设备。多用于电台、电影厂、音像制作部门等，既可以录制音乐，也可以混合录制。 Famous Encyclopedia String
www.qwbaike.cn

用途划分

录音调音台：主要用于录音调音棚的制作，为每个录音轨道设置相应的路径、均衡器和相应的硬件混响。

Famous Encyclopedia String

直播调音台：根据搅拌机的用途来分。主要用于广播电台直播节目，是广播电台播出系统的中心设备。其技术指标高于其他类型的搅拌机（录音调音台、扩声调音台等）其优势在于电声指标高，一般达到广播级的标准，可靠性高，使用寿命长、连续工作，一般配备双电源系统，保证高质量安全播出。

扩声调音台：以适当的影响程度平衡各声源、频率补偿、经过效果配置和视听定位调整后，一组立体声信号混合后送到功放放大。主要用于舞台演出等场合，档次高一点的也可以用于录音棚。

www.qwbaike.cn

www.qwbaike.cn

信号处理划分

根据混频器的信号处理方式，主要有模拟混频器、数控混音器和数字混音器有三种。 Famous Encyclopedia String

模拟调音台：It 这是一种使用模拟电子技术处理音频的混音器。它具有结构简单技术成熟稳定可靠成本低廉操作直观等优点。但也存在功能单一信噪比低使用寿命短维护成本高无场景记忆功能不能自动运行等缺点。 www.qwbaike.cn
https://www.qwbaike.cn

数控调音台：是一个过渡产品，本质上是一个模拟调音台，在控制上采用了一些数字技术。
Famous Encyclopedia String

数字调音台：采用数字信号处理，技术先进，使用灵活，信噪比高，集成噪声门、压缩扩展器和数字效果装置等功能具有场景记忆和自动操作功能，各种参数直观地显示在屏幕上，用较少的按键和编码器进行操作，大大减少了面板上的按键和旋钮数量。它的优点是更灵活的信号处理、更加精准，加工流程和效果展示更加生动。 Famous Encyclopedia String

www.qwbaike.cn

其他分类

除了以上常见的分类，混频器还可以分为以下几类：

Famous Encyclopedia String

1）根据输出声道的数量及其组合，可分为单声道混音器、双声道立体声混音器、四声道全景混音器、多声道调音台等。这种分类方法强调混音器输出声道的数量及其组合。
qwbaike.cn

2）根据适用的程序性质，可以分为音乐混音器和语言混音器两种。这种分类方法强调的是混音器处理信号的带宽特性，即混音器的带宽是音乐带宽还是语言带宽。
Famous Encyclopedia String

3）按输入通道数可分为 63356个通道、8 路、10路、12 路、16 路、 243356路、32 路、40 路、48 路、72 路、96 路等。这种分类方法强调混频器输入通道的数量，在一定程度上可以反映混频器的大小。

www.qwbaike.cn

混音器与拾音器连接、监听监视、外围设备录音设备和折返设备、对讲部分的集线器是音响系统的核心设备，它的功能基本上决定了系统的功能。随着节目制作技术的提高和播控需求的多样化，混音器变得越来越复杂、功能日益增多。但是不管混音器变得多么复杂，它的功能基本上可以概括为以下几个方面。 https://www.qwbaike.cn

信号分配和混合 ：对于每一个输入信号，调音台首先要对这些输入信号进行有效的处理，从技术上和艺术上对这些信号进行处理经过处理后，这些音频信号以立体声的方式混合，并根据不同的要求，合成为一个或多个音频信号，并分配到编组通道、辅助通道、主通道、矩阵通道等输出。 qwbaike.cn

信号电平放大和阻抗匹配功能：调音台是声音信号流的重要组成部分，在实际调音工作中必须具备与其他音频正确连接的能力。一方面是 信号电平和阻抗匹配，其中输入电平接口的主要作用是最大程度满足不同类型设备的输出灵敏度匹配，保证传输信号的稳定性。对于输入接口，它不仅有一个低级接口，而且有一个高级行输入接口。通常，输出电平将固定在0dB、4dB 和 6dB。此外，混频器的输入阻抗可能会与信号源输出阻抗交叉。

Famous Encyclopedia String

视听定位和监控功能：混音器的每个输入通道和输出通道中都有一个定位器这个定位器的主要作用是定位声像，在调音的过程中，可以利用定位器调节左右、右声道的立体声分配信号保证了声源在扩声系统中能有立体声。在实际调音工作中，相关人员会经常对输入的音源信号和音色处理的效果进行监控，以保证调音效果能够达到最佳状态。 Famous Encyclopedia String
www.qwbaike.cn

信号显示和通信麦克风：混音器中信号显示的功能是在调音师收听时直观地监控信号电平一般通过指示光束的数字发光二极管或音量表显示，根据音量控制电位器的位置，从而有效地确定调音台内各部件是否正常工作，并根据艺术要求动态压缩信号或限制信号。除了 ，调音台还为音频操作员配备了一个通讯麦克风接口，方便操作员与观众及其演员通话。 Famous Encyclopedia String

滤波器及均衡器：在混频器的每个输入通道上为滤波器和均衡器提供高电压、低频噪声和带寄存器的音频信号可以通过滤波器有效消除，而处理声源的音色则需要均衡器。因此，为了创造完美的音响效果，需要根据节目内容有效地使用均衡器。

输入增益：用于调整麦克风输入或线路输入信号的增益。一般来说，模拟混音器上的旋钮有两种设计线性旋钮和步进旋钮在步进旋钮中，一般会标明每一步的增益或衰减是5dB还是10dB，以便音响师明确输入信号的级数。一般来说，对于数字混音器，线性旋钮设计比较常见，输入信号的增益数据显示在表头的液晶屏上。这里的麦克风输入增益是指通过XLR接口输入的麦克风信号，其标准工作电平为4dBu。线内增益通常是指通过1的增益/4英寸接口格式的输入信号，如电声乐器或外围CD播放器的输入信号。它的标准操作级别是-10dBV。 www.qwbaike.cn

Famous Encyclopedia String

幻象电源：该开关负责向电容式麦克风提供48伏DC。使用模拟混音器时，为了安全起见，接通电容麦克风后应打开开关，在取下电容麦克风前，推子回到起始位置后关闭开关。根据不同的设计，数字混音器和大型模拟混音器一般每个通道都有独立的幻像电源开关。 www.qwbaike.cn

qwbaike.cn

搅拌机有很多种，按使用形式可分为便携式搅拌机、固定式搅拌机等，按信号处理方式可分为模拟混频器和数字混频器。这些混合器的结构布局、旋钮开关、输入输出通道数量可能略有不同，但基本工作原理基本相同。从功能上讲，它可以分为：输入部分、主控部分和输出部分。 Famous Encyclopedia String

输入部分

混频器输入部分的主要功能是从不同的信号中放大不同电平的信号、衰减和动态范围的调整。主要包括以下内容：1）输入接口。输入通道通常有麦克风输入和线路输入插孔。2）幻象电源开关。很多专业电容话筒都需要幻像电源按下此开关，为电容话筒提供48V  DC幻像电源。3）峰值指示灯。自动跟踪信号峰值电平当信号电平在顶部失真前达到3dB时，此灯亮起。4）通道信号电平调整。这是一个行程很长的滑动电位器，用来平滑控制通道上的信号电平，也可以用来精确平衡送到总线部分的各通道的信号电平。 Famous Encyclopedia String

主控部分

主控部分一般在搅拌机的中央，这样可以快速方便的控制。一般包括：监听、对讲、混合器状态的控制。
Famous Encyclopedia String

1）监听。监听是制作人在节目制作过程中主观评价音质的一种手段。监控条件直接影响节目的质量。在监听时，设置一系列开关来选择监听的信号源，如CD 播放器、卡式放音机信号等。同时监听方式主要有耳机监听和音箱监听。耳机监听用在现场录音或者环境嘈杂的时候，音箱监听在控制室根据生产需要，可采用大喇叭主监听和近距离小监听喇叭。

Famous Encyclopedia String

2）对讲。为了方便直播间和引航员间的沟通，调音台配备了对讲系统。直播人员可以通过调音台上设置的麦克风实现对讲功能。对讲麦克风的电平可以调节，信号可以分配到不同的通道输出。

3）混音器的状态控制可分为两种辅助发送电平控制和效果返回控制。辅助传输电平控制是指分配到辅助总线的信号混合后，通过辅助电平控制调整混合信号的电平，然后发送到辅助传输的输出端口。效果返回控制是指效果设备的输出通过调音台提供的效果返回路径返回调音台，与调音台的原始信号混合。 Famous Encyclopedia String

Famous Encyclopedia String

调音台是从事专业音频工作的从业者接触最频繁的专业音响工具，是电声系统的信号接收、分配、处理、输出中心系统广泛应用于广播电台、网络直播和舞台表演等领域。

学校教育

在高校的学术报告厅、会议室、在校园电视台校园广播和教学录像中，调音台是必不可少的设备。数字混音器由于采用了屏幕和按键的多层控制设计，在相同的声道数下，大大减小了混音器的体积，减少了空间的占用，特别适合录制教学节目。 Famous Encyclopedia String

广播电台

混音器是广播和电视节目录制中直播和录音的重要技术设备。混音器可以混合不同的音频源、剪辑、降噪等操作，从而使节目的音效更加清晰、逼真。 具体来说，在录制节目的过程中，混音器可以混合不同的声源，并通过调节不同声源的音量、音调和频率等参数构成了音乐、话音、音效等不同的音源可以和谐的融合在一起，形成一个和声、统一的音效。这样在节目播出的时候，观众可以享受到音乐和文字的完美结合，提高节目质量。此外，在录制广播节目时，混音器还可以进行编辑和降噪。通过编辑功能，可以拼接多个录制片段、剪切调整形成一个完整的程序。 www.qwbaike.cn

网络直播

混音器可以即时调节声音。在大型活动直播中，主持人、嘉宾、现场观众等各种环境音效需要相应调整。混音器可以调节每个声源的音量、音调、亮度 等参数调整，快速实现现场声音的融合与平衡，保证观众听得清楚、可辨的声音。 Famous Encyclopedia String

比如直播和录音可以通过立体声输出，主机麦克风可以放大，所以可以应用Group 1、2送到矩阵。根据音乐输出的效果， 个歌唱话筒可分为3组、4送到矩阵。语言表演可以按 5分组、6 发送到矩阵。分离音区 ，更好的把握整体节奏和音频输出效果。

舞台演出

混音器的快照功能可以记录某个工作状态下的频道切换、推子刻度、输入输出路由、信号处理等参数，并在必要时快速调用或切换到某一状态。快照功能主要用于戏剧（话剧、音乐剧等）音乐节、演唱会、电视选秀节目、综合性晚会、在综合性音乐会商业演出等演出中。在一场演出中，加入了完全不同的演出形式，或者对同一种演出形式有完全不同的要求。这就需要音响团队在排练过程中，针对不同的表演形式或要求，对调音台的混音参数和相关设置进行存储和记录，并生成相应的快照。然后，在执行过程中，快速准确地调用和恢复相应链接的设置（即调用快照）从而保证混音器的快照功能在现场演出放大中的应用，使每个节目或演出环节呈现最佳效果。

后期制作

在后期制作中，调音台起着特殊的作用。首先，混音器可以在后期制作中进行混音操作。操作员可以收集所有音频源，并根据需要调节音量、平衡和位置等参数。其次，混音器还提供了多种音频处理功能，比如均衡器、 压缩机、限制器等，可以让操作员进一步优化和排列音频。最后，混音器提供了多声道录音回放功能，可以随时回放之前录制的音频，方便操作者查看和修改。 Famous Encyclopedia String
