射钉枪

射钉枪（英文：cartridge-Charging   Repairing   Tool）又称钉枪、打钉枪、射钉器通常被称为射钉枪，因为它在外观和原理上与手枪相似，并且它使用压缩气体、电机、通过火药或气体爆炸产生的动力将钉子钉入物体的工具，广泛用于建筑、安装、交通等领域。

Famous Encyclopedia String

射钉枪的发展已有近百年的历史20世纪初，英国几家军工厂商开始研发一种基于手枪的直接紧固工具，可以通过火药爆炸产生的能量将钉子打入钢板这是钉枪的前身。20世纪中叶，美国高顺（ENCO）发明了世界 美国的第一个气动钉枪，随后是1965年的Bottice（Botic）该公司生产了第一支射钉枪。由于火药射钉枪的安全标准限制及其高昂的成本，气体射钉枪在20世纪90年代应运而生。2015年底，欧洲列支敦士登的希尔德公司率先推出了一种新型电池驱动射钉枪，标志着射钉枪技术已经达到了很高的水平。 Famous Encyclopedia String

根据工作原理不同，射钉枪可分为气动射钉枪、电动射钉枪、气体动力射钉枪和燃料动力射钉枪。气动钉枪采用冲击气缸原理，体积较大，会发出一定的噪音；电动钉枪由电力控制，功率小，方便轻便；燃气动力射钉枪和燃油动力射钉枪采用爆炸驱动原理，射速高，威力大。使用射钉枪时，将枪头对准靶板，扣动射钉枪的扳机，直接或间接带动钉子侵入靶板，从而实现固定或连接的功能。射钉枪自带能源，操作简单，不需要有很高的技术水平。而且射钉枪轻巧，可用于高空和现场作业这种高效快捷的连接方式可以缩短工期，降低劳动强度，节约成本。

冲击气缸原理

冲击气缸原理是指射钉枪以气压为动力源，射钉枪的气缸活塞在高压气体的推动下加速运动，实现连续射钉。冲击缸由活塞和缸体组成。当气缸中的空气被压缩时，活塞将向前移动并撞击钉子，使其快速进入目标物体。气动钉枪采用冲击气缸的原理当操作者按下手柄开关时，动力部分驱动气缸活塞运动，产生高压气体，从而推动储钉部分中的钉子进行射击。 Famous Encyclopedia String

电力驱动原理

电驱动原理是指钉枪以电力为动力源，通过电机将电能转化为机械能，通过连杆和活塞机构产生冲击力来驱动钉子。射钉枪通常由DC电源供电当电流通过电机时，产生的电磁力使转子开始旋转。转子的旋转运动通过连杆和活塞机构传递给活塞，活塞将推动活塞向外移动，从而产生冲击力，推动钉子快速嵌入物体。电动钉枪采用电力驱动原理使用时，操作者拉动开关扳机，驱动控制组件控制电机开始直线往复运动，连杆组件和滚动组件沿导向装置前后移动滚动组件驱动撞针在导向台板和钉夹之间的导向槽中高速运动，并垂直撞击钉夹中的那排钉子以将其从钉夹中敲出，并作用于工件表面以完成射钉过程。 qwbaike.cn

爆炸驱动原理

爆炸驱动原理是指射钉枪利用火药或气体爆炸产生的能量作为动力源这种射钉枪装有引爆系统，当使用者按下扳机时，会点燃火药或气体。这会产生瞬间爆炸和高速气体释放爆炸产生的高速气体会推动活塞快速移动，将钉子打入目标。燃油动力射钉枪和燃气动力射钉枪都是靠爆炸驱动的当操作者按下手柄开关时，火药或气体爆炸产生的能量提供射钉枪所需的动能，以推动储存在钉子储存部分的钉子进行射击。

www.qwbaike.cn

射钉枪有各种款式，但射钉枪的结构通常包括动力部分、储钉部分、导向装置、手柄开关和辅助零件。当操作者拉动射钉枪的手柄开关时，射钉枪的动力部分开始移动，驱动钉子存储部分中的钉子射入物体。

https://www.qwbaike.cn

动力部分

动力部分是射钉枪的动力来源气动射钉枪通过活塞气缸产生高压气体作为动力源，电动射钉枪由电机提供动力，燃油射钉枪由火药爆炸提供动力，燃气射钉枪由气体爆炸提供动力。射钉枪的动力部分将其他能量转化为射钉的动能射钉的速度和深度会因动力部件的不同而不同。 www.qwbaike.cn

储钉部分

射钉枪中的钉仓用于储存和供应钉子。钉子盒通常位于钉枪的侧面或底部，并且具有透明的窗口或盖子，以便使用者可以看到剩余数量的钉子。指甲托盘是位于指甲盒内的一个组件，用于将指甲整齐地排列在一起。钉盘通常具有排钉和自动送料功能，以确保钉子的连续供应。 qwbaike.cn

导向装置

导向装置分为两部分双导柱结构和滚动组件。双导柱结构保证了撞针在运动过程中始终垂直于工作面，保证了打钉的准确性和稳定性，避免了斜打钉现象。为了减小滚动组件在滑动过程中的冲击，保证打钉的稳定性，往往在导向柱靠近或远离钉夹的一端设置柔性冲击缓冲垫圈。 Famous Encyclopedia String

手柄开关

手柄开关用于控制电动钉枪的启动和停止。按下手柄开关，射钉枪开始运行，完成射钉操作。 Famous Encyclopedia String

辅助部件

为了保证射钉的准确性和安全性，射钉枪具有连杆组件、锁簧等辅助部件。连杆组件由两个平行的连杆组成，其主要功能是将射钉枪输出力的方向转换为与其垂直的方向。锁簧可以防止误操作射钉枪待机时，触发开关被锁簧锁住，保证钉子不会被射出，从而保证安全。 Famous Encyclopedia String

射钉枪是现代射钉技术的产物射钉枪根据工作原理不同可分为气动射钉枪、电动射钉枪、气体动力射钉枪和燃料动力射钉枪。

Famous Encyclopedia String

气动射钉枪

气动钉枪又称自动钉枪，工作原理是冲击气缸，气缸的活塞在高压气体的推动下加速，实现连续射钉。气动射钉枪是应用最广泛的射钉枪目前市场上的气动射钉枪以气泵产生的气压为动力源，高压气体驱动射钉枪气缸内的撞针做锤击运动，从而将排钉夹内的钉子钉入物体或射出。气钉枪需要专门的外接气源，所以设备整体体积较大。由于工作原理，气钉枪在射钉时会发出巨大的噪音，分贝惊人，响彻整个工作现场，对周围环境造成极大的噪音污染。气动钉枪常用于加工装饰包装和家具生产。

qwbaike.cn

电动射钉枪

电动钉枪采用电力控制，重量轻，噪音低、动力小等特点。当按下电动射钉枪的射击按钮时，将产生脉冲电流，该电流流经线圈产生电磁力，吸引铁芯并冲击块（铁心和冲击杆）一起往前运动。高速冲击块（铁芯和冲击杆）当钉子被击中时，钉子被冲击杆推出钉座，并与电动钉枪体内的冲击块一起高速射出。在枪身中经过一段旅程后，钉子与植入的中等木材接触并准备植入。冲击块推动钉子高速植入介质，完成电动钉枪的工作（即植入）过程。随后，冲击块被复位弹簧复位，等待下一个脉冲电流的到来并继续工作。建筑用电动射钉枪、它广泛应用于装饰和其他领域。

燃料或气体动力射钉枪

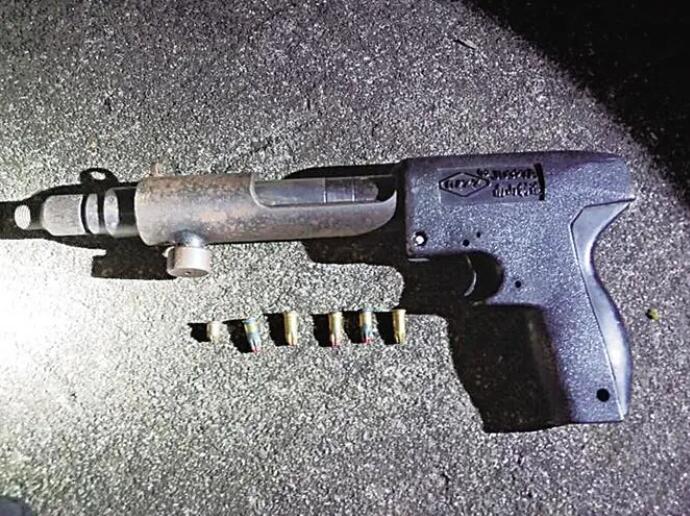

燃料动力射钉枪以火药为燃料，以火药爆炸产生的能量为动力源。燃油动力射钉枪工作时，炸药粉末产生的高压推进力推动撞针向前并作用于钉子，从而完成射钉工作。燃料动力射钉枪用于将钉子射入钢板、混凝土、砖墙或其他建筑结构用于安装输油管道、电线电缆、照明灯等，它还可以用来打孔或直接将普通钢板固定在墙上以安装或固定各种仪器、仪表或配电板等，使用起来非常方便可靠。

Famous Encyclopedia String

燃气动力射钉枪又称燃气射钉枪，以燃气爆炸产生的能量为动力源。每按下一次气动力射钉枪，储气罐顶部的定量阀就会向燃烧室注入一定量的气体，启动扳机被电子火花塞点燃，促使气体爆炸，产生推动撞针前进的驱动力，作用于射钉，从而完成射钉工作。气动钉枪用于快速将钉子钉入钢板、混凝土、砖砌体、或岩石，将需要诸如管道的固定部件、钢件、门窗、木制品、保温板、隔音层、饰品或戒指固定连接。

qwbaike.cn

操作分类

钉枪根据操作方式的不同可以分为自动钉枪和手动钉枪。 www.qwbaike.cn

自动射钉枪

自动钉枪主要靠液压提供动力，动力比较大，工作时省时省力。并且可以自动补钉，连续开火，工作效率比较高。但是自动射钉枪的技术含量很高，所以价格也很贵。对于大型项目，安装建筑门窗、内外墙体挂网、金属线槽固定、各种隔墙比较合适。自动钉枪因为技术要求，内部需要安装一个气压缸，所以体积大，使用笨重，拿取不方便，不适合家庭备用。 https://www.qwbaike.cn

手动射钉枪

手动钉枪采用全机械结构设计，不需要安装气泵，体积和外形都比较小。成本低，价格低，适合家庭使用。很多家庭会选择手动支付。目前市面上主流的手动射钉枪也是自动打钉式的。枪身下方有一个长钉仓，类似于订书机的工作原理钉子预先安装在钉仓中。这种射钉枪虽然方便，但它的局限性在于对钉子的大小有要求，钉仓的大小决定了钉子的大小。手动钉钉机主要用于家庭装修、墙体打钉等场合。

形状分类

射钉枪根据钉子的形状和功能可分为直射钉枪、蚊钉枪和码钉枪。 Famous Encyclopedia String

直钉枪

直接射钉枪的应用范围很广，可用于装配行业的复合板、天花板、薄板、家具制造业中嵌入板条的沙发椅、沙发和皮肤缝术、藤具、相片架、包装行业的橱柜厨房制造和木箱包装等。

Famous Encyclopedia String

蚊钉枪

蚊子钉枪的钉子的无头针体可以完全钉入物体中，不会在外观上留下任何痕迹因此，蚊子钉枪主要用于装饰和包装行业中对外观要求较高的场合，如高档木质线条、钉有装饰板的木制玩具等、桌线木条的固定、鸟笼、宫灯、各种木制工艺品和木制雨伞制造等。

Famous Encyclopedia String

码钉枪

码钉枪的钉形决定了它的打钉方式和直钉枪、与蚊子钉枪不同，钉子需要从上方装载并跨在枪夹上。码钉枪的应用情况与直钉枪基本相同，适用于装配行业、家具制造和木箱包装等场合。 Famous Encyclopedia String

原理分类

射钉枪根据动作原理不同可分为间接射钉枪和直接射钉枪。

射钉枪

Famous Encyclopedia String

间接作用射钉枪

Famous Encyclopedia String

间接作用射钉枪中有主动冷结构，火药燃烧产生的高压气体作用于活塞，进而推动射钉运动。
Famous Encyclopedia String

直接作用射钉枪

直动式射钉枪没有活塞结构，火药气体作用在钉子上推动钉子移动。但是直动式射钉枪的安全隐患一直没有得到解决，所以到了80年代，欧美厂商已经不再将直动式射钉枪用于商业用途，特殊情况除外（如水下作业）所有钉子紧固装置都是间接驱动的。

其他分类

根据钉子安装方式的不同，钉枪可分为侧装式、后装型、上装型。根据动力系统中撞针的连接类型不同，射钉枪可分为销接式、螺纹连接式、联合连接式、螺母连接式等。根据场合不同，射钉枪可分为封箱枪、棕垫枪、地板钉枪等。 Famous Encyclopedia String

触发控制技术

射钉枪的扳机控制技术是确保安全和精确控制冲击力的关键部分，包括扳机设计、安全锁定装置、冲击力调节和反冲阻尼装置。触发器的设计应考虑人体工程学原理，以确保用户可以舒适地握持它并轻松地触发它。安全锁定装置是防止误触发的机构，可以是按钮、开关或其他设备通常需要额外的手指或动作来解锁触发器，以确保它们只能在打算触发时操作。同时，射钉枪可以调节冲击力，从而根据需要将钉子射进不同的深度。此外，射钉枪在发射钉子时会产生后坐力为了减轻使用者的手臂疲劳，提高可控性，射钉枪需要配备后坐阻尼装置，以减少后坐力的传递，提供更好的操作舒适性和稳定性。

驱动技术

不同的驾驶技术会产生不同的效果。常见有电动、气动、燃气、燃气-电动混合动力和其他驱动模式。这些方法具有不同的特点，如气动射钉枪体积大，携带不便，成本高和价格昂贵；电动钉枪虽然体积小，重量轻，但打钉质量差、精度低使用寿命短。随着家装、随着家具等行业的发展，需要设计出推力很大的模型、本发明精度高寿命长，具有广阔的市场前景和推广价值。

qwbaike.cn

钉带输送技术

射钉枪皮带输送机通常由弹簧推动、气压推式等。弹簧推送主要是通过安装在弹匣中的弹簧提供动力，推动钉带向前，使钉枪能够顺利地将钉子送到打钉位置。这种技术简单可靠，但钉带可能会因为弹簧力不足或过大而无法顺利喷射钉子。气动推送通过射钉枪内部的气动系统控制阀门，带动钉带前进。由于气压可以通过改变压力来调节推力，因此可以更精细地控制输送速度，但这种方式结构相对复杂，维护困难。钉带输送技术决定了钉带的输送速度和稳定性，直接影响施工效率。

外观

射钉枪外观要美观实用，零部件要做防腐防锈处理；同一材料同一工艺制造的零件表面着色和涂层颜色应均匀，不应有掉漆现象、起皮、大的损伤等。射钉枪零件不应有裂纹、破损、夹层、毛剌、深刀痕、大面积损坏和腐蚀等；重要零件的表面粗糙度、倒角、圆整应符合产品设计。

钉管口径

射钉枪的钉管直径一般为6mm、6.3mm、8.6mm、10mm、12毫米，钉管的最小直径为6毫米、6.3mm、8.6mm、10mm、12mm。 Famous Encyclopedia String

装配

射钉枪的紧固件应紧固可靠，不能松动。射钉枪的所有部件都不应该装配错误，如果装配错误，它们应该无法发射钉子。 Famous Encyclopedia String

硬度

射钉枪重要部件的硬度应符合产品图纸的要求。

Famous Encyclopedia String

强簧性能

射钉枪的重要弹簧（如击发簧等）的工作负荷、工作极限负荷、工作极限扭矩、工作变形量、工作极限载荷下的变形等性能参数应符合产品图纸的规定。

Famous Encyclopedia String

射击性能

射钉枪零件射击灵活、功能可靠，不应有破裂损坏、松动和明显变形。该发射的钉子都要发射。射钉的最大威力应使钉子穿透Q215钢板，钉子穿透钢板平面3毫米以上的厚度为：低速中速射钉枪厚度8mm，高速射钉枪厚度10 mm，射钉枪要能顺利装钉、供弹和退壳。射击后，射钉弹壳不应在离底面5毫米的范围内破裂、脱落、击穿、漏烟、底火不应脱落。

飞行速度

射钉枪射击时，射钉枪的单发值和最大飞行速度的平均值应一致：

Famous Encyclopedia String

低速射钉枪：射击时．钉子最大飞行速度的单发值不超过108米/，10发子弹的平均值不超过100米/。
Famous Encyclopedia String

中速射钉枪：射击时，射钉最大飞行速度的单发数值不超过160mm/，10发子弹的平均值超过100米/但不超过150米/.

www.qwbaike.cn

高速射钉枪：射击时，射钉枪最大飞行速度平均10发低于最大飞行速度150m/.

建筑领域

在建筑施工中，经常需要将钢筋连接到混凝土结构上。射钉枪可以将特殊的钉子打入混凝土和钢筋中，以提高工作效率。在室内装修中，经常使用射钉枪安装石膏板。石膏板可以快速固定在木质框架或金属框架上，大大提高了施工效率。在屋面施工中，钉枪用于固定屋面瓦或铺设屋面防水层。射钉枪使钉子能够有力地穿透瓷砖或防水膜，并牢固地连接到屋顶框架上。在安装各种保温隔音材料时，射钉枪可以保证这些材料牢固地固定在墙壁或天花板上。 Famous Encyclopedia String

制造业

射钉枪也广泛应用于制造业在家具制造中，射钉枪被广泛用于连接家具的各种部件无论是实木家具还是板式家具，射钉枪都是必不可少的工具。在包装行业，钉枪通常用于制作和封闭木箱、木板块和托盘。在电子产品的制造中，射钉枪通常用于固定内部电路板和其他组件。在制造门窗、地板、当使用天花板等建筑材料时，通常使用射钉枪来连接和固定它们。

Famous Encyclopedia String

矿业

在采矿领域，射钉枪也有其特定的用途。虽然在这个领域的应用可能不如家装建筑行业那么广泛，但是在一些特殊的场景下，它发挥着重要的作用。地下矿山和隧道往往需要钢架支撑系统来维护隧道的稳定性和安全性。射钉枪可以帮助工人在这种情况下快速将钢架固定在岩壁上。在地下矿山和隧道中，为了增加岩石的稳定性，通常需要安装岩石锚杆。在此过程中，射钉枪可以快速有效地将岩土锚杆固定在特定位置。射钉枪可以用来连接通风管道、电缆和其他附件被快速固定并安装在岩壁上。 Famous Encyclopedia String
