手扶拖拉机

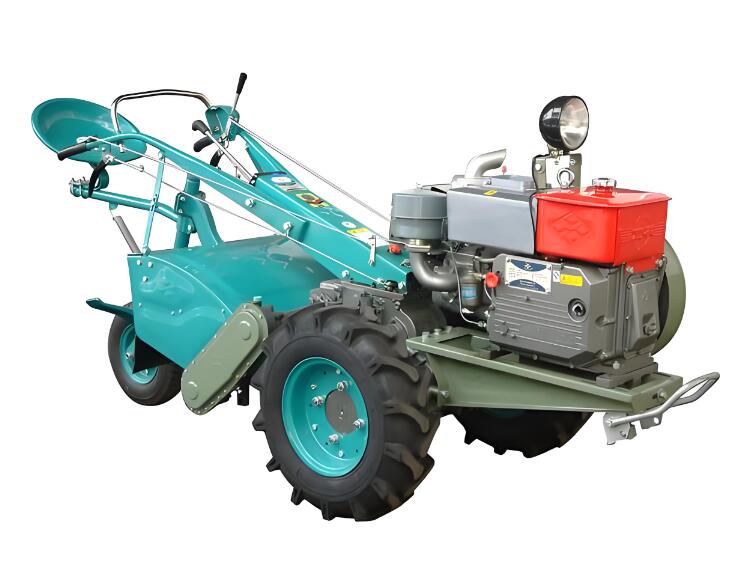

手扶拖拉机（Walking   trailer）又称园林拖拉机，是指由驾驶员操作的单轴两轮拖拉机。手扶拖拉机的优点是体积小、重量轻、结构简单、价格便宜、灵活等等，它是一个小稻田、旱田和丘陵地区的良好农业机械，小型和高灵活性使其同时适用于果园、菜园的多项作业。 手扶拖拉机通常由发动机驱动、照明灯等电器、底盘和传动系统、行走系统、转向系统通常由柴油发动机驱动发动机的动力使拖拉机前进，通过安装不同的工作装置完成不同的作业。根据发动机的功率，手扶发动机可分为大型手扶拖拉机中型手扶拖拉机和小型手扶拖拉机。 Famous Encyclopedia String

手扶拖拉机的发展与旋耕技术密切相关，旋耕技术出现于19世纪的欧洲。1910年，康拉德·封·迈恩堡（地址Konrad von Meyenburg）博士发明了便携式弹性旋耕刀齿。1911年，美国西弗吉尼亚州本杰明·格雷夫利（Benjamin seriously）开始制造手扶推犁。1912年，封·迈恩伯格在西门子（Siemens）公司推出被称为“Bodenf 轮（地面旋耕）具有外部电源的电动两轮拖拉机。二战后，日本 美国的拖拉机工业开始蓬勃发展，日本将手扶拖拉机变成了亚洲洪水和干旱农田的主要农业机械。其次，日本公司提高了这种拖拉机的技术水平，使其不仅美观精致，而且还扩大了其各种用途。1970-1985年，拖拉机平均功率和最大功率连续增长在此期间，手扶拖拉机在意大利、日本、它在法国和中国等国家广泛使用，在西方国家广泛用于园艺。 Famous Encyclopedia String

手扶拖拉机的结构一般由发动机组成、底盘、传动机构、行走机构、转向机构、制动机构、电器、常用农具等组成。 柴油机产生的热能通过机械传动转化为手扶拖拉机的动力，推动或拉动工作装置完成相应的作业。 https://www.qwbaike.cn

发动机：发动机是拖拉机的动力装置，它将燃料燃烧释放的热能转化为机械能，通过位于底盘上的传动系统和行走系统驱动拖拉机行驶。拖拉机发动机是往复活塞式内燃热机，一般采用柴油机。 Famous Encyclopedia String

底盘：底盘将发动机的动力转化为拖拉机的驱动力，保证拖拉机的安全性、稳定行驶。底盘由传动系、行走系、转向系统和制动系统。

Famous Encyclopedia String

传动机构：机械传动效率更高、结构简单、工作可靠、成本低等优点，广泛应用于拖拉机。手扶拖拉机传动机构的常见布置如下：发动机纵向安装在拖拉机的前部，发动机的动力通过离合器传递、联轴器、变速器、中央传动、差速器、最后，变速器和半轴传递给驱动轮。

Famous Encyclopedia String

行走机构：行走机构通常包括车轴和轮胎，轮胎负责将发动机传递给驱动轮的驱动扭矩转化为推动拖拉机前进的驱动力；传递和承受路面作用在车轮上的反作用力；尽可能地缓解路面不平对车身造成的冲击和振动，保证拖拉机的平稳运行，同时协调转向系统实现转向。

qwbaike.cn

转向机构：手扶拖拉机分为尾轮和无尾轮两种。无尾手扶拖拉机的转向方式主要是通过改变两侧驱动轮的驱动力来实现的转向时，驾驶员可以在行走架上施加一定的转向力矩来辅助转向。带尾轮的手扶拖拉机除了两侧驱动轮之间的驱动力差外，还使尾轮偏转实现转向。手扶拖拉机转向机构常用齿式离合器。

制动机构：手扶拖拉机通常使用手动液压制动系统。原理是驾驶员踩下制动踏板，液压制动总泵压缩的制动油转换成液压，传递到车轮制动鼓内的制动缸，转换成机械推力，使两个制动蹄片张开，产生制动力矩这种制动原理制动力很大、平缓柔和、可靠性强、使用寿命长，反应灵敏。 Famous Encyclopedia String

电器：手持拖拉机电器利用电源转换完成特定工作，由电源供电、它由三部分组成电器和配电设备，用于完成启动、照明、信号灯辅助任务。 Famous Encyclopedia String

常用农具：手扶拖拉机可以通过装配各种农具进行各种农业作业。常见的农具包括拖车、收割机、犁、水田轮、旋耕机等。 www.qwbaike.cn

大型手扶拖拉机：一般指8.8kW（12马力）上述手扶拖拉机是手扶拖拉机市场的主要产品，在华中和华南地区销售、华东、西南地区为主。具有耐用可靠、马力大、配有乘坐装置、功能齐全、实用性强等特点 Famous Encyclopedia String

中型手扶拖拉机：中型手扶拖拉机一般指4.4-5.9kW之间（6-8马力）我们的手扶拖拉机介于大型和小型手扶拖拉机之间

小型手扶拖拉机：小型手扶拖拉机一般指2.2-3.7kW之间（3-5马力）手扶拖拉机结构简单紧凑、操作轻便灵活、重量轻、价格低、使用可靠、维修方便等特点

Famous Encyclopedia String

动力输出轴

动力输出轴是指拖拉机向其驱动机械输出动力的轴。

1）在发动机额定转速下，动力输出轴的最大功率不应低于企业规定值的95%，企业规定值不应小于发动机标定功率（12h）的0.85倍。

2）动力输出轴在可变负载下的平均燃油消耗率不应大于370克/kW·h） Famous Encyclopedia String

3）动力输出轴的扭矩储备比应不小于12%

4）动力输出轴最大扭矩点速度和动力输出轴最大功率点（在标定的发动机转速下）转速比不应大于80%
https://www.qwbaike.cn

发动机

发动机是一种将某种形式的能量转化为机械能的机器。

1）发动机标定功率（12h）在标定速度下，不得低于发动机铭牌值的95%

Famous Encyclopedia String

2）发动机台架试验表明，可变负荷下的平均燃油消耗率不超过310g/kW·h）

qwbaike.cn

3）发动机台架试验时，发动机扭矩储备率应不低于12%
Famous Encyclopedia String

4）发动机台架试验表明，最大扭矩点转速与最大功率点转速之比不超过80%

牵引性能

牵引性能是指拖拉机 在特定地面条件下的牵引能力和效率。拖拉机的最大牵引力不得小于企业规定的数值。 www.qwbaike.cn

高温性能

拖拉机在40℃下测试时，发动机冷却液温度应低于100℃，蒸发冷却模型不检查冷却水温度。润滑油温度、传动箱油温、发动机排气温度不应高于企业规定的最高限值。

Famous Encyclopedia String

扶手把振动指标：拖拉机扶手的振动指标应满足JB/T 6717的规定。手扶拖拉机扶手X方向振动的加权加速度axhw被用作评价扶手振动的指标。 qwbaike.cn

结构比质量：结构比质量是指拖拉机结构质量与发动机额定功率之比。

手扶拖拉机

可靠性：拖拉机在规定的使用条件下、在规定时间内完成规定职能的能力。拖拉机产品可靠性试验中的平均故障间隔时间（MTBF）不应小于210h h；无故障综合得分值（Q）应不小于70分。

抗颠簸性能：拖拉机通过GB/T 3871.经过20中规定的碰撞试验后，仍应满足使用要求。

在GB/T 3871.20中规定了手扶拖拉机的防撞试验要求，部分要求如下：

1）手扶拖拉机通过两侧障碍物时，传动轴壳体的最大垂直振动加速度为。 Famous Encyclopedia String

2）试验应连续颠簸拖拉机，手扶拖拉机颠簸次数不超过18kW为二，正转和反转颠簸次数各占一半。
Famous Encyclopedia String

3）手扶拖拉机进行颠簸试验时，可以配备半挂车进行自由越障，但从挂车转移到牵引点的载荷应与运输过程中的载荷相当。

Famous Encyclopedia String

手扶拖拉机是一块小稻田、旱田和丘陵地区的良好农业机械，小型和高灵活性使其同时适用于果园、菜园的多项作业。此外，手扶拖拉机还可以与各种农副产品加工机械配套使用，实现不同的功能。 qwbaike.cn

犁耕作业：手扶拖拉机驱动犁，犁体工作面的最低部分切入土壤，切割并提升土壤并将其送到犁壁。

旋耕作业：手扶拖拉机与旋耕机一起使用旋耕机齿以一定速度旋转以切割土壤，并将切割的土块向后抛土块与挡板碰撞并破碎旋耕机的碎土能力很强旋耕后，土壤疏松，表面平坦同时将土壤肥料搅拌均匀，提高肥效。 www.qwbaike.cn

运输作业：手扶拖拉机可以牵引拖车进行短途运输。 Famous Encyclopedia String

播种作业：当手扶拖拉机驱动播种机前进时，开沟机打开种子沟、种子箱中的种子由排种器排出，通过输种管落入种沟，由覆土器覆盖完成播种作业。 Famous Encyclopedia String
