打桩机

打桩机（英语：Pile   driver）又称打桩锤，是一种大型工程设备，在建筑施工中应用广泛、桥梁、街道、河堤、地下连续墙施工中的挡土防渗等重要机械设备。打桩机可以将各种桩打入土中，以提高地基的承载力。

打桩机根据打桩方法可分为锤击法、振动法和液压法是三大类。其结构一般分为桩锤、桩架和动力装置是三个主要部分。打桩机的工作原理是锤与桩撞击产生的冲击力使桩瞬间沉入岩土中，依靠锤的重力加速度将势能转化为动能进行打桩作业。

https://www.qwbaike.cn

现有的打桩机有很多种，工作原理也不尽相同，但它们的工作原理都是锤体与桩体撞击产生的冲击力使桩体瞬间沉入岩土中，都是依靠锤体的重力加速度将势能转化为动能进行打桩。其工作流程是打桩时，将锤座下部的桩帽压在桩顶上，用吊钩提起柱塞，然后将其脱钩并向下冲击，以压缩封闭在气缸内的空气。然后控制系统控制打桩机的运动，锤冲击桩头，使桩克服土的阻力下沉。

打桩机一般由桩锤组成、桩架和动力装置由三个主要部分组成。

桩锤：桩锤是打桩机用来冲击桩身并打入土中的设备它连接到桩架前部的两个平行垂直导杆上(俗称龙门)间，用吊钩吊装。主要负责为打桩机提供沉桩能量桩锤的工作部分很重，可以作为上下往复运动的锤头，也就是冲击部分。工作时，锤击桩头，使桩克服土的阻力而下沉。桩锤可分为落锤、蒸汽锤、柴油锤、液压和振动，前四种沉桩方式是驱动，后一种是振动驱动。打桩锤可用于沉预制桩，也可配钢管施工沉管灌注桩。 Famous Encyclopedia String

桩架：桩架是打桩机中旋转和悬挂桩锤引导桩锤上下移动和提升桩身的设备。它主要是一个钢塔，后面有一台卷扬机用来吊桩和打桩锤。不同类型的桩锤应配备相应的桩架。

qwbaike.cn

动力装置：动力装置是在打桩机中提供打桩动能源的装置。不同的打桩机使用不同的动力装置。比如蒸汽打桩机的动力装置是锅炉，柴油打桩机的动力装置是柴油打桩锤，液压锤的动力装置是液压泵及其液压元件组成的液压系统，自落式打桩机的动力装置是电动葫芦如果使用吊车桩架，落锤的动力由吊车提供。

www.qwbaike.cn

附属设备：打桩机除了桩锤桩架和动力装置外，还有吊钩减震器钢套筒桩尖和桩架等辅助设施。 www.qwbaike.cn

动力分类

锤式打桩机：锤击打桩机是指通过锤击将预制桩打入地层的机器根据锤击打桩机功率的不同，可分为落锤打桩机、柴油锤打桩机、蒸汽锤打桩机和液压锤打桩机。

1、柴油锤打桩机是指利用锤体上下跳动产生的冲击力和柴油燃烧爆炸的能量将桩打入地层的机器。根据桩锤的不同动作特点和结构，柴油打桩机可分为导杆式、气缸类型和气缸类型。适用于打入各种承载力一般的预制桩。

qwbaike.cn

2、蒸汽锤打桩机是指以蒸汽或压缩空气为动力的打桩机其工作原理是利用高压蒸汽提升锤头，然后靠自身重量向下冲击桩头，使桩沉入地下。根据作用方式的不同，可分为单动式、双动式和差动式。双动式可以满足大型桥梁的需要、港口等大型桩基施工要求，差动式适用于大型桩基工程施工。

www.qwbaike.cn

3、液压锤打桩机是一种冲击驱动设备由于它既具有预制打桩施工方法的优点，又能避免柴油锤造成的公害，近年来发展迅速，逐渐成为预制桩施工的主要机具类型。液压锤打桩机的工作原理是工作时，液压泵通过注油器将液压油从油箱中抽出，使电磁阀通电，回油腔关闭，建立系统压力液压油通过单向读数进入蓄能器，同时另一路液压油进入液压缸下腔，举升锤，液压缸上腔的液压油返回油箱。活塞上行到油缸顶部后，压力油进入液压缸上腔实现外差动，同时单向阀打开上行、下腔连通实现内部差动，锤体下降。当锤体接近开关时，两位回流电液阀关闭，液压油回流到油箱，从而完成内外差动液压锤的液压工作。 Famous Encyclopedia String
Famous Encyclopedia String

4、落锤打桩机，自落锤打桩机是一种早期的简易打桩机械，也称吊锤或落锤它利用卷扬机使重锤沿桩架导柱上升，然后让其自由下落冲击桩头，将桩打入地层。在现代桥梁工程的桩基施工中很少使用。 Famous Encyclopedia String

振动式打桩机：

振动打桩机一般由振动桩锤和改装的液压挖掘机组成其工作原理是利用桩锤的高速旋转产生垂直激振力，实现锤头的高频振动。橡胶块阻尼后，保持一定的振幅，机械产生的竖向振动传递到桩体上，使桩体周围的土体结构因振动而松动，桩体周围的土遇水成浆，从而减小桩体与土体之间的摩擦阻力。振动打桩机可以满足各种类型土壤的打桩要求、钢管护筒桩、混凝土桩下沉并拔出。它的优点是噪音低，但缺点是振动从地基向外传播，可能会影响沿途的房屋。

液压式打桩机：液压打桩机是利用电动机驱动的液压泵提供动力，以液压油为工作介质，利用液压油的压力传递动力驱动桩锤打桩的工作装置。液压打桩机自出现以来，具有无需复杂外部设备冲击能量巨大应用广泛等优点根据输出方式的不同，液压打桩机可分为以下几类：单作用打桩机双作用打桩机静压打桩机和振动打桩机；其中，单作用打桩机和双作用打桩机都是冲击液压打桩机。 Famous Encyclopedia String

功能分类

静力压装机：静力压桩机是一种利用静压力将桩压入地层的施工机械。当静压力大于沉桩阻力时，桩会沉入土中。打桩机在施工过程中无振动无噪音无废弃物污染，对地基和周围建筑物影响小。可以避免冲击式打桩机的持续冲击造成桩头和桩身的损坏。适用于沿海沿江软土地层和淤泥地层施工。在城市中应用对周围环境影响很小。

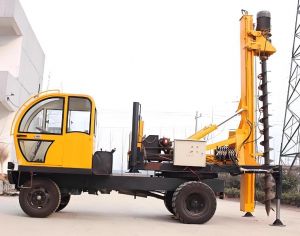

打桩机

Famous Encyclopedia String

履带式打桩机：履带式打桩机是以履带式起重机为主机的多功能打桩机械。它可以悬挂简单的柴油打桩锤、各种液压打桩锤、振动桩锤分别打入不同类型的预制桩。如3360普通混凝土预制桩、混凝土离心管桩、钢管桩、H”型钢，另外履带式打桩机还可以打拉各种规格的钢板桩。如果悬挂长螺旋钻机，它可用于钻孔桩和砂桩施工。当钻机和柴油打桩锤安装在同一台主机上时，可以进行钻打结合的施工方法。履带式打桩机可分为悬挂履带式打桩机三点支撑履带式打桩机机械驱动履带式打桩机全液压驱动履带式打桩机框架履带式打桩机和圆管履带式打桩机。

护栏打桩机：护栏打桩机主要由桩锤组成、桩架及辅助设备的组成根据施工桩预制方式的不同分为打桩方式、振动法和压入法。作为护栏打桩机的一种，其应用范围较窄、小型打桩机械专门用于高速公路护栏钢管桩的施工和高速公路护栏的安装，需求量不大、养护抢修现场工程施工是高速公路护栏施工必不可少的工程机械。此外，护栏打桩机的适用范围仍然较窄、需求量较低、生产厂家多、技术含量低等诸多问题。

螺旋桩机：螺杆桩机采用长螺杆成孔，混凝土可通过钻杆中心管搅拌(或泥浆)泵送混凝土CFG桩施工不仅能一次完成钻孔成孔，还可用于干法成孔、灌浆更换钻具后，可采用深层搅拌等多种施工方法进行施工。该机的液压行走桩架主要由顶部滑轮组组成、立柱、斜撑杆、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统和电气系统的组成。 Famous Encyclopedia String

打桩锤广泛用于建筑中、桥梁、在海洋工程等行业的工程建设过程中。 Famous Encyclopedia String

建筑，桥梁施工：由于振动打桩机可以满足各种类型土壤各种钢板桩的打桩要求、钢管护筒桩、混凝土桩具有沉桩和拔桩的特点，因此被广泛应用于建筑桥梁等行业的施工过程中。

海洋工程：由于液压打桩锤可控性好、适应范围广、打击效率高、污染小、低噪音的特点，加上预制桩在桩基施工中越来越广泛的应用和环保要求的日益提高，使液压打桩机在海洋工程行业得到广泛应用。 Famous Encyclopedia String
