接地线

接地线是直接与大地相连的导线，也可称为安全回流线。在家用电器中，接地线是连接在电器设备外壳和其他部件上，及时引出各种原因引起的不安全电荷或漏电流的线路。电力系统中的接地线是在停电设备和线路上意外出现电压时保证工作人员安全的重要措施。根据部里颁布的规定，接地线必须用截面大于25mm2的裸铜芯线。 Famous Encyclopedia String

在电器中，接地线是连接在电器设备外壳和其他部件上，及时引出各种原因引起的不安全电荷或漏电流的线路。

Famous Encyclopedia String

1）高压接地线作用：高压接地线用于线路和变电站施工，为防止静电感应触电或靠近带电体合闸的误操作，用于确保安全。

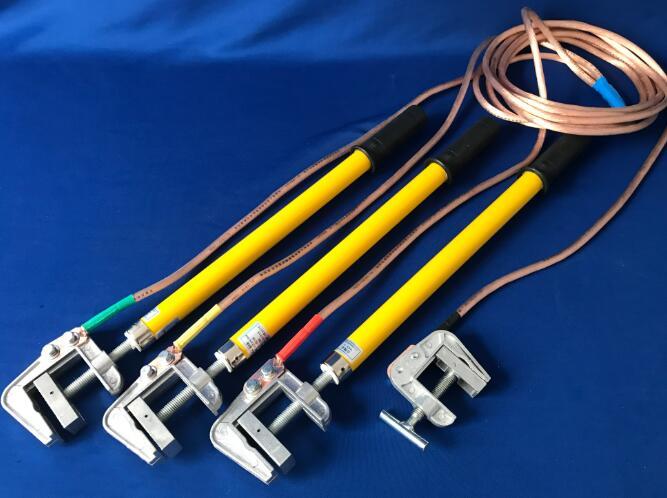

2）高压接地线结构：便携式高压接地线由绝缘操作杆组成、导线夹、短路线、接地线、接地端子、汇流夹、接地夹。 Famous Encyclopedia String

3）高压接地线制造技术：制作工艺优良—导线夹、接地夹采用优质铝合金压铸而成；操作杆采用环氧树脂彩管，绝缘性能好，强度高、重量轻、色彩鲜明、外表光滑；接地软铜线采用优质软铜线绞合而成，外包软线、耐高温的透明绝缘护套可以防止接地铜线在使用中的磨损，铜线可以满足疲劳试验要求，确保操作人员在操作中的安全。 https://www.qwbaike.cn

4）接地线规格：根据该部颁布的规定，接地线必须由25根以上的裸铜芯线制成。

Famous Encyclopedia String

Famous Encyclopedia String

接地线

高压短路接地线的质量是由接地电阻的要求决定的，一般按照电力行业的DL-T879-2004年技术规程要求各截面积的接地电阻不大于以下值：

测量端子鼻部之间的DC电阻16年、25、35、50、70、95、120

rect/rectrect/rectrect/复制矩形图像失败您可以插入图像来添加查看操作路径/path

Famous Encyclopedia String

对于各种截面，每米的平均阻力应小于1.24、79、56、40、28、21和0.16mΩ。

高压接地线分类： Famous Encyclopedia String

1）根据使用环境，高压接地线可分为：室内母线接地线（JDX-NL）和室外线型地线（JDX-WS）2）根据电压等级，高压接地线可分为：10KV接地线35KV高压接地线110KV接地线220KV高压接地线500KV高压接地线。

Famous Encyclopedia String

接地方式的组成部分可分为电气设备和配电系统两部分。

1）电气设备的接地部分 Famous Encyclopedia String

接地体：与大地紧密接触并与大地形成电连接的一个或一组导体。 Famous Encyclopedia String

外露可导电部分：电气设备可能接触到的导电部件。正常情况下是不带电的，但是发生故障的时候可能会带电，通常是电气设备的金属外壳。 www.qwbaike.cn

主接地端子板：建筑物或建筑物一部分的各种接地（如工作接地、保护接地）等电位联结线的端子和端子的组合。如果成排排列，则称为主接地端子排。

https://www.qwbaike.cn

保护线（PE）暴露的导电部分主接地端子板、接地体和电源接地点（或人工接地点）用于电气连接的导体的任何部分。连接多个裸露导电部分的导线称为保护干线。 Famous Encyclopedia String

接地线：将主接地端子板或外露导电部分直接连接到接地体的保护线上。连接多个接地端子板的接地线称为接地干线。 Famous Encyclopedia String

等电位连接：术语电连接是指每个暴露的导电部分和器件外部的导电部分的电势基本相等的电连接。 www.qwbaike.cn

2）配电系统的接地部分 Famous Encyclopedia String

相线（L）输送电能的导体在正常情况下不接地。

中性线（N）与系统中性点连接并能传输电能的导体。

保护中性线（PEN）兼具保护线和中性线功能的导线。 https://www.qwbaike.cn

电源接地点：将电源放在可以接地的地方（通常是中性点）进行接地。 Famous Encyclopedia String

我国配电系统的接地方式已有IEC规定，其分类仍以配电系统和电气设备的接地组合为依据，一般分为TN、TT、IT系统等。以上字母的含义：第一个字母表示电源接地点和地之间的关系。其中t代表直接接地；I表示不接地或通过阻抗接地。第二个字母表示电气设备的外露导电部分与地面之间的关系。其中t代表不连接到电源接地点的单独直接接地；n直接与供电系统的接地点相连或与从该点引出的导体相连。 Famous Encyclopedia String

根据中性线和保护线是否合并，TN系统分为TN-C、TN-S及TN-C-S系统。TN-C系统：保护线和中性线合并成PEN线。TN-S系统：保护线与中性线分开。TN-C-S系统：靠近电源侧的保护线和中性线合并成PEN线，PEN线在某一点后分为保护线和中性线。

1）挂接地线时：先接接地夹，再接电夹；拆下接地线时，必须先拆下电夹，然后按程序拆下接地夹。 Famous Encyclopedia String

2）安装：将接地软铜线分相上的两眼铜鼻固定在接地棒上的连接夹（有固定式和移动式电源夹）在相应的位置，将接地线上的单筒铜鼻固定到接地夹或插脚上，形成完整的接地线。

3）验证接地棒的电压水平与运行设备的电压水平一致。

4）接地软铜线有分相式和组合式，接地棒有平口式和双弹簧钩式线夹。 Famous Encyclopedia String

使用便携式短路接地线前，应事先确认已切断电源，确认设备上无电压后进行。首先将接地线夹连接到接地网或扁铁片上，然后用接地操作杆分别拧紧设备电线上的线端类型。拆除短路接地线时，顺序正好相反。 Famous Encyclopedia String

安装的短路接地线与带电设备之间的距离，考虑接地线摆动的影响，安全距离不应小于新规定值《电力安全工作规程》。 qwbaike.cn

严禁无夹缠绕短路接地。

如果悬挂点有接地点，应使用接地夹或专用铜排进行接地连接;如果没有固定的接地点;可采用临时接地点，接地极埋深不小于0.6m。

便携式短路接地线应妥善保管。每次使用前，应仔细检查其是否完好，软铜线是否外露，螺母是否松动，否则不得使用。

Famous Encyclopedia String

便携式短路接地线的检验周期为五年一次，检验项目与出厂检验相同。检测合格的便携式短路接地线，应根据短路电流的大小和短路后的外观检查来判断，一般应报废 Famous Encyclopedia String

1）工作前必须检查接地线。软铜线是否断裂，螺丝接头是否松动，线钩弹性是否正常，使用前应及时更换或修理。

2）在挂接地线之前，必须事先验电挂接地线不验电是基层常见的习惯性违章，接地线可以 悬挂时不要接触身体。 Famous Encyclopedia String

3）在工作场所两端挂接地线，防止用户反送电、感应电的可能性有很多例子。

Famous Encyclopedia String

4）在打接地桩时，[1]借地可以快速疏通事故大电流，保证接地质量。

Famous Encyclopedia String

5）要爱护接地线。接地线在使用时不得扭绞，软铜线不用时应盘绕接地线拆除后，不得从空中掉落或乱扔，应用绳索运送，并注意接地线的清洁。

Famous Encyclopedia String

6）新员工必须接受使用接地线的培训、经学习考试合格后，方可单独从事接地线的操作或使用。

7）根据不同的电压等级选择相应规格的接地线。

8）禁止用其他金属线代替接地线。

9）现场作业不得少挂接地线或随意改变悬挂接地线的位置。

Famous Encyclopedia String

10）接地线是双面的，它有安全的作用，使用不当也会产生破坏作用，所以下班后要及时拆除接地线。带接地线的开关会损坏电气设备，破坏电网的稳定性，导致严重的恶性电气事故。 Famous Encyclopedia String
