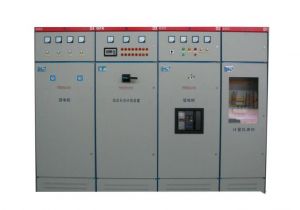

配电柜

配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）计量柜（箱），是配电系统的最终设备。配电柜是电机控制中心的总称。负荷分散时使用配电柜、回路较少的场合；电机控制中心用于负载集中、回路较多的场合。它们将上级配电设备的一个回路的电能分配给附近的负载。这个级别的设备应该为负载提供保护、监视和控制。

Famous Encyclopedia String

1）一级配电设备，统称为配电中心。它们集中安装在企业的变电站中，将电能分配给不同位置的下级配电设备。这个级别的设备只依靠降压变压器，所以对电气参数的要求更高，输出电路容量更大。 Famous Encyclopedia String

2）二次配电设备是配电柜和电机控制中心的总称。负荷相对分散时使用配电柜、回路较少的场合。

Famous Encyclopedia String

3）最终配电设备总称为照明配电箱。它们远离供电中心，是分散的小容量配电设备。 Famous Encyclopedia String

主要开关柜类型： Famous Encyclopedia String

低压开关柜有GGD、GCK、GCS、MNS、XLL2低压配电箱和XGM低压照明箱。

主要区别：

Famous Encyclopedia String

GCK、GCS、MNS是抽屉柜。GCK和GCS、MNS橱柜的抽屉推进机构不同；

GCS和MNS柜的主要区别是GCS柜只能单面操作，深度800mm，而MNS柜可以双面操作，深度1000 mm。

优缺点：

Famous Encyclopedia String

抽出式柜（GCK、GCS、MNS）节省空间，维护方便，线路多，但是价格贵； https://www.qwbaike.cn

固定式柜（GGD）出线回路相对较少，占地面积大（如果地方太小做不了固定的柜子，那就做个抽屉柜吧） Famous Encyclopedia String

配电板(箱)安装要求是：配电板(箱)由不可燃材料制成；开放式配电板可以安装在生产场所和办公室，触电风险低；在电击危险高或工作环境差的车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式机柜；在有导电粉尘或易燃易爆气体的危险作业场所，必须安装封闭式或防爆电气设施；配电板(箱)各电气元件、仪表、开关和电路应排列整齐，安装牢固，操作方便。落地安装的板(箱)底面应高出地面5 ~ 103356 mm；操作手柄中心的高度一般为1.2～1.5m；板(箱)前方0.8～1.2m范围内无障碍物；保护线连接可靠；板(箱)不得有裸露带电体暴露在外；必须装设在板(箱)外表面或配电盘上的电气元件必须有可靠的屏蔽。 Famous Encyclopedia String

配电板(箱)室内所有电气元件和线路应接触良好，连接可靠；不得有严重发热、烧损现象。配电板(箱)的门应完好；门锁应由专人保管。 Famous Encyclopedia String

https://www.qwbaike.cn

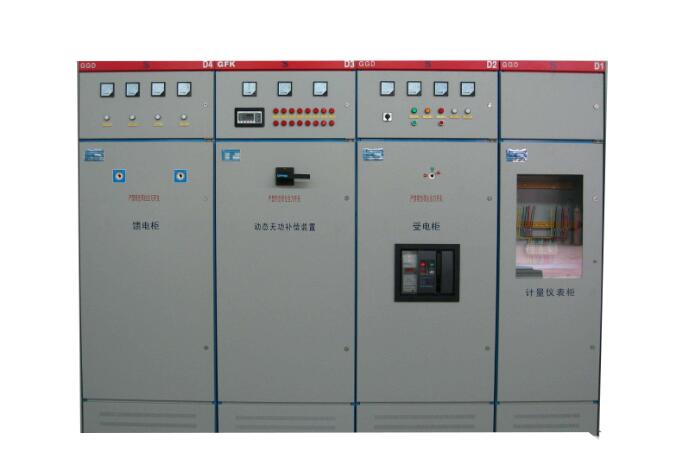

配电柜

配电盘的电路图分为原理图、二次原理图，一次原理图就是主电路原理图。二次原理图是控制电路的原理图。 Famous Encyclopedia String

智能集成配电柜相比之前的这些配电柜有了很大的提升！是一次技术革新！

Famous Encyclopedia String

https://www.qwbaike.cn

针对机房配电容易出现单点故障的现状，融合了最先进的技术成果和软硬件设计。致力于为机房配电的建设和管理带来全新的体验，主要应用于金融领域、电信、企业、政府等数据中心和机房，容量30KVA-160KVA。整个配电系统采用标准网络机柜和模块化结构设计，可选部件丰富，可根据机房实际需求为客户定制个性化的高可靠性产品。 www.qwbaike.cn

智能配电柜实时监控各输出分路的电流，可设定各输出分路电流异常的报警值，如16A开关如果将报警值设置为14A，当负载超过14A时会发出报警，这样可以提前发现人为操作造成的故障或隐患，过载时开关会切断电源

整个机柜设备断电。此外，输出分路采用热插拔断路器，具有功率相位调节能力，可轻松实现三相不平衡的灵活调节也可以在线增加输出分流，在不中断供电的情况下更换开关。 www.qwbaike.cn

一、配电柜是船舶的正常运行设备■配电中心和设备，任何无关人员不得拉板上的开关。

Famous Encyclopedia String

二、发电机组启动后，应使用电源板加速开关手动缓慢加速，直到发电机进入正常工作状态，电压和频率达到规定值后，方可合闸送电。 Famous Encyclopedia String

三、配电盘进入配电状态后，不得随意拉动电源板的加速开关，除非紧急情况，不得使用空气开关的闭锁开关。

四、发电机并联运行应严格按照并联运行条件的要求和规定进行，并注意逆功率（逆流）以及并行操作的失败。 Famous Encyclopedia String

五、停机时，先切断发电机的负荷，然后空载停机，不要直接带负荷停机。 Famous Encyclopedia String

六、接通岸电时，应先切断岸电面板的电源开关，然后检查接线和相序的正确性确认无误后，即可实施船岸电转换，禁止带负荷运行。

七、配电柜应定期清洗和维护，使设备始终处于良好的工作状态。

八、发电机在工作，工程师在操作配电盘时，要集中思想，小心操作，防止发生事故，否则追究个人事故责任。 Famous Encyclopedia String

九、充放电板是船舶应急配电板，值班轮机员要经常检查其工作情况，保证低压电力随时充足，并通过船上仪表掌握磁饱和调节器的工作情况。

十、正常航行时，配电盘上的所有开关都应打开，以保证发电机在点亮时能随时启动，随时投入使用。 Famous Encyclopedia String

十一、以上各点，望轮部成员严格遵守。

配电柜

二次接线流程 Famous Encyclopedia String

一、根据原理图，端子应连接到不在同一位置的端子，切勿将三根线连接到一个端子。如果你犯了一个错误，你不 不要那样检查只能根据示意图一个一个检查。 Famous Encyclopedia String

1、导体截面的选择

Famous Encyclopedia String

市电（交流220V）电压回路的线路是1.5平方毫米的；电流回路用2.5平方毫米的。蓄电池一般用1.5平方毫米就可以了。

Famous Encyclopedia String

2、接线时，检查导线两端的信号是否对应，以免产生不必要的错误。

Famous Encyclopedia String

3、最重要的是看懂原理图和接线图。 www.qwbaike.cn

二、如果是新手，首先要审核图纸，整理自己的思路，也可以检查图纸有没有问题如果你不 看不懂的，可以先搞清楚，有利于做线。然后才开始接线。整个布线过程需要小心当然，如果你是一个老手，你不 不必说那么多。

施工人员应认真阅读并熟悉二次线符号，并与原理图核对二次接线图，确保接线图正确。

二次接线施工要求：根据图纸，接线是正确的；电线和电气元件通过螺栓连接、插接、焊接或压力焊接等，应牢固可靠，接线良好；配线整齐清晰、美观；电线绝缘良好，无损伤；机柜中不应有电线接头；循环号正确，字迹清晰。

缆芯截面的选择还应符合下列要求： Famous Encyclopedia String

1）电流回路：电流互感器应该工作准确此时，如果没有可靠的依据，可以根据断路器的电流能力来确定最大短路电流。 Famous Encyclopedia String

2）电压回路：当所有保护装置和安全自动装置动作时（考虑发展，当电压互感器的负荷最大时）从电压互感器到保护和自动装置屏的电缆电压降不应超过额定电压的3% Famous Encyclopedia String

3）操作回路：在最大负荷下，从运行母线到设备的电压降不得超过10%额定电压。

Famous Encyclopedia String

三、电流互感器的二次绕组不允许开路。电压互感器的二次侧不允许短路

在二次接线之前，你应该熟悉图纸：

Famous Encyclopedia String

1、原理图。代表各回路的工作原理和相互作用。图纸很快显示了二次回路中各元件的连接方式，也显示了与一次回路相关的连接）

2、展开图 Famous Encyclopedia String

3、端子排图 Famous Encyclopedia String

4、安装接线图 Famous Encyclopedia String

交流电与配置 qwbaike.cn

柴油发电机组发出直流电还是交流电取决于所配置的发电机。如果配置了交流发电机，它发出交流电，如果配置了交流发电机，它发出直流电。 www.qwbaike.cn

现代柴油发电机组，包括家用备用的小型柴油发电机组，一般都装有三相交流无刷同步发电机。所以它发出交流电。一般220V，380V交流电。但是当机器的转子没有达到额定转速时，电压和频率会更低。 Famous Encyclopedia String

高温降电网预防 Famous Encyclopedia String

为了克服高温天气对变电站设备的影响，及时排除电网运行的障碍，确保电网在高温季节的安全运行。根据实际情况，电力局今年开始“迎峰度夏”在全面调查阶段工作，防止高温。企业也随时监控各自发电机组的运行情况！ Famous Encyclopedia String
