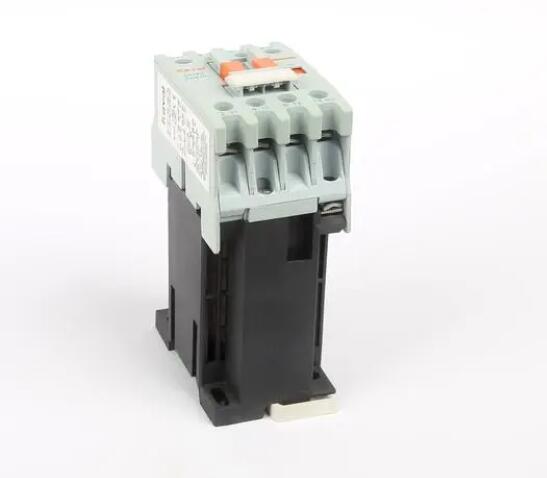

接触器

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。广义的接触器是指利用流过线圈的电流产生磁场，使触点闭合来控制负载的电器。

在电工技术中，因为交流和DC主电路可以快速切断，大电流控制可以频繁接通（有些型号可以达到800安培）电路器件，所以常用于电机作为控制对象﹐它也可以用来控制工厂设备﹑电热器﹑接触器不仅能接通和断开电路，而且对工作机械和各种动力装置等动力负载具有低电压释放保护功能。接触器控制容量大，适合频繁操作和远程控制。它是自动控制系统的重要组成部分之一。

在工业电气中，接触器的种类很多，电流都是5A-1000A，用途相当广泛。

接触器的工作原理如下：当接触器线圈通电时，线圈电流将产生磁场 Famous Encyclopedia String

产生的磁场使静铁芯产生电磁吸力吸引动铁芯，带动交流接触器运动，使常闭触点断开，常开触点闭合，两者联动。当线圈断电时，电磁吸力消失，衔铁在脱扣弹簧的作用下脱扣，使触点复位，常开触点断开，常闭触点闭合。DC接触器的工作原理有点类似于温度开关。

交流接触器用主触点来断开和闭合电路，用辅助触点来导通控制回路。

Famous Encyclopedia String

主触点是常开的，辅助触点通常有两对常开触点和常闭触点小接触器常用作中间继电器，与主电路配合工作。 https://www.qwbaike.cn

交流接触器的触头由银钨合金制成，导电性能好，耐高温烧蚀。 https://www.qwbaike.cn

交流接触器动作的原动力来自交流电通过带铁芯的线圈产生的磁场，电磁铁芯由两个「山」v型硅钢片叠放，其中一片用线圈固定，工作电压可以多种方式选择。为了稳定磁力，在铁芯的吸引面上加了一个短路环。交流接触器断电后，依靠弹簧复位。

另一半是与定铁芯结构相同的动铁芯，用于驱动主触点和辅助触点闭合和断开。 Famous Encyclopedia String

20安培以上的接触器都配有灭弧罩，利用电路断开时产生的电磁力快速分断电弧，保护触头。

该接触装置可在高频下操作，用作电源通断的控制﹐最高运行频率可达每小时1200次。 www.qwbaike.cn

接触器的使用寿命很长，机械寿命通常是几百万到一千万次，电气寿命通常是几十万到几百万次。

交流接触器是整体制造的，外形和性能都在不断改进，但功能不变。

Famous Encyclopedia String

无论技术多么先进，普通交流接触器仍有其重要地位。

空气电磁接触器（英文：Magnetic   contactor）主要由接点系统、电磁操动系统、支架、辅助接点和外壳（或底架）组成。 Famous Encyclopedia String

由于交流电磁接触器的线圈一般由交流电源供电，接触器励磁后一般会有高分贝的声音“咯”噪音，这也是电磁接触器的特性。 Famous Encyclopedia String

80年代以后，许多国家研究交流接触器电磁铁的静音和节电基本可行的方案之一是用变压器降低交流电源的电压，然后通过内部整流器转换成DC电源然而，这种复杂的控制方法并不多见。

Famous Encyclopedia String

真空接触器：真空接触器是一种触头系统采用真空消磁室的接触器。 Famous Encyclopedia String

半导体接触器：半导体接触器是一种通过改变电路回路的通断状态来完成电流操作的接触器。

Famous Encyclopedia String

永磁接触器：永磁交流接触器利用同极性的磁极相互排斥、根据异性相吸原理，用永磁驱动机构代替传统的电磁铁驱动机构，构成微功率接触器。

根据主接点连接电路的形式，它分为：直流接触器、交流接触器。 https://www.qwbaike.cn

按操作机构分为：电磁式接触器、永磁式接触器。 Famous Encyclopedia String

永磁交流接触器利用同极性的磁极相互排斥、采用永磁驱动机构代替传统的电磁铁驱动机构，是我国微功率接触器的成熟产品模式：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。 qwbaike.cn

直流接触器 qwbaike.cn

国内外直流接触器的发展

接触器的总体发展趋势将朝着长电气寿命的方向发展、高可靠性、多功能、环保型、多规格、智能化、通信发展的方向。

Famous Encyclopedia String

混合DC接触器

Famous Encyclopedia String

与交流电流相比，电流值没有周期性的过零点因此，传统接触器分断电路时，触头之间产生的电弧更强，燃弧时间更长，以充分释放电路中的剩余能量。电弧的燃烧产生高温和强光，对接触面产生严重的烧蚀作用触头材料在反复分断后逐渐损耗当触点磨损严重时，DC接触器报废，电路无法断开。

随着电力电子技术的飞速发展，人们将电力电子元件应用于DC接触器，并巧妙地创造出混合式DC接触器，使DC接触器智能化、可控性迈上新台阶。这种混合接触器使用传统的DC接触器，在闭合和接通状态下具有小的接触电阻、通断压降小的优点是由反并联晶闸管和控制模块单元组成的无触点开关并联在传统DC接触器的触点上。这种无触点电力电子开关在分断电路时不产生电弧，避免了传统接触器中电弧对触头材料的电磨损，大大增加了触头的使用寿命和可靠性。 Famous Encyclopedia String

DC接触器的永磁机构 Famous Encyclopedia String

DC接触器作为应用广泛的电气开关之一，有着巨大的生产和需求在正常使用过程中，电磁铁线圈始终通电，产生电磁吸力，保证铁芯与衔铁相吸驱动、静触点闭合以接通电路。在上述过程中，线圈本身具有电阻，不断消耗电能，这是DC接触器的主要使用成本之一，浪费了大量的能源和财产因此，如何降低DC接触器的工作能耗是DC接触器研究的重点和难点。DC接触器的永磁操动机构是在DC接触器传统电磁操动机构的基础上，将电磁操动机构与永磁体相结合的一种混合式操动机构它不仅利用原有的电磁引力和弹簧反作用力作为铁芯吸合和分离的动力，还增加了永磁体对铁芯的吸引力，利用储能电容充放电提供闭合、制动功率，通常称为“电磁操作永磁保持电子控制”在分、在关闭运动中，电磁吸引力永磁体吸引力和弹簧力共同作用在稳定的工作过程中，用永磁吸力代替以前的电磁吸力，从而保持电枢与铁芯的吸引状态。首先，永磁操动机构大大节省了保持线圈的电能消耗，环保节能。其次，与电磁吸力相比，永磁保持吸力噪音低，无污染。第三，永磁操动机构取消了电磁机构中一系列复杂闭锁保护装置，大大提高了接触器操动机构的工作可靠性，减少了生产工艺和成本，减小了接触器的体积。
