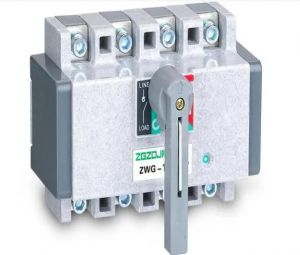

隔离开关

隔离开关（Isolating   switch）是一种主要用于“隔离电源、倒闸操作、用于连接和切断小电流电路”无灭弧功能的开关装置。隔离开关在分位时，触头间有符合规定要求的绝缘距离和明显的断开标志；处于闭合位置时，能在规定时间内承受正常回路情况和异常情况下的电流（例如短路）在开关装置的电流下。一般用作高压隔离开关，即额定电压1kV以上的隔离开关其工作原理和结构相对简单，但由于其使用量大，工作可靠性高，是变电站必备的、电厂的设计、建立和安全运行有很大影响。隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下分离、合电路。条目介绍了隔离开关的功能、特点、类型、应用、防误改进、维护、常见问题等。

1.电气设备检修时，提供电气间隔，是保证检修人员人身安全的明显断开点。

2.隔离开关不能带负荷运行：Can t带额定负荷或重负荷运行，can t分、组合负荷电流和短路电流，但带灭弧室的可带小负荷和空载线路运行。 Famous Encyclopedia String

3.一般送电操作时：先合上隔离开关，再合上断路器或负荷开关；断电操作时：首先断开断路器或负荷开关，然后断开隔离开关。

4.选用时与其他用电设备相同，额定电压相同、额定电流、动稳定电流、热稳定电流等必须满足使用场合的需要。

www.qwbaike.cn

隔离开关的作用是断开有空载电流的电路。要维修的设备要有明显的电源断开点，以保证维修人员的安全隔离开关可以 t在没有专用灭弧装置的情况下切断负载电流和短路电流，因此隔离开关只有在断路器断开电路时才能操作。 Famous Encyclopedia String

1、分闸后，建立可靠的绝缘间隙，用明显的断开点将需要检修的设备或线路与电源分开，保证检修人员和设备的安全。

www.qwbaike.cn

2、根据操作需要，切换线路。

Famous Encyclopedia String

3、可用来分、关闭线路中的小电流，如套管、母线、连接头、短电缆的充电电流投切均压电容器的电容电流双母线投切时的环流电压互感器的励磁电流等。 Famous Encyclopedia String

4、根据不同结构类型的具体情况，可以用、一定容量变压器的空载励磁电流。 Famous Encyclopedia String

隔离开关主要适用于住宅建筑中的低压设备、建筑物等低压终端配电系统。主要功能：空载断开和连接线路。

Famous Encyclopedia String

1.用于隔离电源，将高压检修设备与带电设备断开，使两者之间有清晰可见的断开点。 qwbaike.cn

2.隔离开关根据系统运行方式的需要，配合断路器进行开关的切换，从而改变系统运行的接线方式。

3.用于连接或断开小电流电路。 Famous Encyclopedia String

一般在断路器的前后两侧安装一组隔离开关，使断路器与电源隔离，形成明显的断开点；因为原来的断路器是油断路器，油断路器需要经常维修，所以两侧必须有明显的断开点，方便维修；正常情况下，出线柜是通过开关柜从上层母线上断电，断路器前需要一组隔离开关与电源隔离但有时候，断路器后面也有来电的可能，比如通过其他回路和电容反向传输，所以断路器后面也需要一套隔离开关。 https://www.qwbaike.cn

隔离开关主要用于将高压配电设备中需要停电的部分与带电部分可靠隔离，以保证检修工作的安全。隔离开关的触头全部裸露在空气中，有明显的断开点隔离开关没有灭弧装置，所以它可以 t用于切断负载电流或短路电流否则，在高压的作用下，断开点会产生很强的电弧，难以自行熄灭，甚至可能引起电弧（相间短路）烧设备，危及人身安全，这叫“有载牵引隔离开关”的严重事故。隔离开关也可用于切换某些电路，以改变系统的运行模式。例如：在双母线电路中，隔离开关可用于将运行电路从一条母线切换到另一条母线。同时也可以用来操作一些小电流的电路。

安装方式的不同

可分为室外隔离开关和室内高压隔离开关。户外隔离开关，就是能抗风、雨、雪、污秽、凝露、冰和厚霜等，适合安装在露台上。 Famous Encyclopedia String

绝缘柱有不同的结构 Famous Encyclopedia String

可分为单柱隔离开关（single-Column   disconnector)双柱式隔离开关（double-Column   disconnector)三柱式隔离开关（three-Column   disconnector)其中，单柱隔离开关直接利用架空母线下方的垂直空间作为断口的电气绝缘所以有明显的优势，就是节省了占地面积，减少了引线，同时开合状态特别清晰。在超高压输电的情况下，变电站采用单柱隔离开关后，节省占地面积的效果更加明显。

根据不同的电压电平

qwbaike.cn

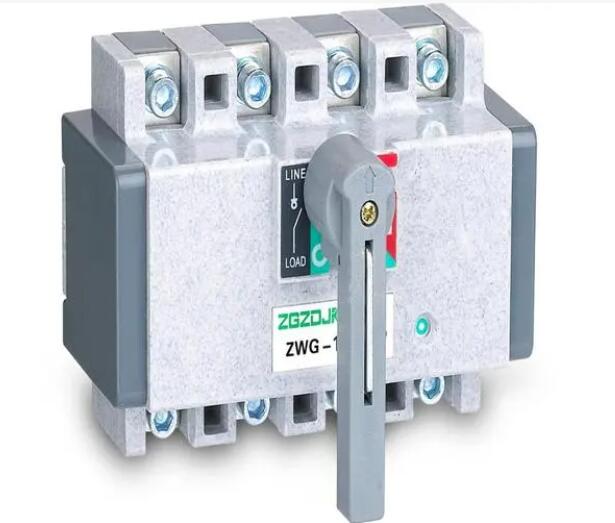

低压隔离开关

Famous Encyclopedia String

检修电气设备时，必须切断电源，使检修部分与带电部分分开，保持有效的隔离距离，并要求能承受其分线点之间的过电压耐受水平。闸刀开关是作为隔离电源的开关电器。隔离电源的闸刀开关也叫隔离开关。隔离刀闸一般属于空载开关，只能合闸或分闸“可忽略的电流”指带电压的母线、短电缆的电容电流或电压互感器的电流）有些刀闸具有一定的通断能力，当其通断能力适合于被通断电流时，可以在非故障情况下接通或断开一部分电气设备或成套设备。用作隔离电源的闸刀开关必须满足隔离功能，即开关断口明显，断口距离合格。闸刀开关和熔断器串联成一个单元，称为闸刀开关熔断器组合电器；闸刀开关的可移动部分（动触头）当它由带有熔断体的熔断元件组成时，称为熔断器式闸刀开关。闸刀开关熔断器组合并增加了辅助元件，如操作杆、弹簧和电弧刀可以组合成负荷开关。负载开关具有在非故障条件下接通或关断负载电流的能力和一定的短路保护功能。

隔离开关

高压隔离开关 Famous Encyclopedia String

GN系列室内高压隔离开关

https://www.qwbaike.cn

高压断路器

GW系列户外高压隔离开关 www.qwbaike.cn

常见高压隔离开关型号

CR 中央断口隔离开关（126 kV ~ 252 kV） Famous Encyclopedia String

DR 双侧隔离开关（72.5kV~363kV） Famous Encyclopedia String

KR 双柱水平伸缩隔离开关（126 kV ~ 550 kV）

PR 单立柱双臂垂直伸缩隔离开关（126 kV   to 3356500 kV）

SR 水平旋转单侧断路隔离开关（40.5kV） Famous Encyclopedia String

VR V型中央断口隔离开关（126kV）

YR 单柱单臂垂直伸缩隔离开关（126 kV ~ 550 kV） Famous Encyclopedia String

配置选型

Famous Encyclopedia String

隔离开关的选择 www.qwbaike.cn

隔离开关布置在主接线上，保证线路和设备检修时明显断口与带电部分隔离由于隔离开关无灭弧装置，分断能力低，操作隔离开关时必须遵守倒闸操作顺序，即送电时先合上母线侧隔离开关，再合上线路侧隔离开关，最后合上断路器，停电时则相反。

Famous Encyclopedia String

隔离开关的配置 www.qwbaike.cn

1、断路器两侧应装隔离开关，以便断路器检修时形成明显的断口和电源隔离。

https://www.qwbaike.cn

2、中性点直接接地的普通变压器应通过隔离开关接地。

3、母线上的避雷器和电压互感器应共用一套隔离开关，以保证电器和母线检修的安全，每条母线上应装1个-2组接地刀闸。

4、连接到变压器出线或中性点的避雷器可不装隔离开关。

5、当馈线用户侧无电源时，断路器通向用户的一侧可以不装隔离开关。但为了防止雷电过电压，也可以安装。

一般规定了隔离开关的允许操作范围 www.qwbaike.cn

1.正常时，合上电压互感器和避雷器。

2.连接220kV空载母线。 Famous Encyclopedia String

3.电网无接地故障时变压器的中性点。 qwbaike.cn

4.关闭由开关或隔离开关关闭的旁路电流。 https://www.qwbaike.cn

5.户外立式通断三重隔离开关，用于连接220kV及以上电压的空载变压器和励磁电流小于2A电容电流小于5A的空载线路。 www.qwbaike.cn

6.10kV户外三重隔离开关闭合不超过15A的负载电流。 qwbaike.cn

7.10kV隔离开关闭合回路平衡电流不超过70A。 Famous Encyclopedia String
